100A Akım Sensörü Modülü (3.3V - 13.2mv/A - Referans Çıkışlı)

100A Akım Sensörü Modülü (3.3V - 13.2mv/A - Referans Çıkışlı)

CC6921B 100A Akım Sensörü, yüksek akım ölçüm uygulamalarında kullanılmak üzere geliştirilmiş, kompakt yapılı Hall effect tipi analog akım sensörü modülüdür. Çift yönlü akım ölçümü yapabilen sensör, -100A ile +100A arasındaki akımları algılayabilir.

Kart üzerindeki ok yönünde akım geçtiğinde, O (Output) pininden alınan analog çıkış gerilimi, sıfır akım referans gerilimi olan yaklaşık 1.65V seviyesinden başlar ve akım yönüne göre 13.2mV/A oranında değişir. Böylece mikrodenetleyici üzerinden analog gerilim okunarak geçen akım hesaplanabilir.

CC6921B, özellikle motor kontrolü, motor sürücüleri, robotik sistemler ve yüksek akım ölçümü veya akım örneklemesi gerektiren projeler için uygundur.

Teknik Özellikler:

• Sensör modeli: CC6921B
• Sensör tipi: Hall effect akım sensörü
• Çalışma voltajı:3V
• 5V toleransı: Yoktur, 5V ile çalıştırılmamalıdır
• Çift yönlü ölçüm: Evet
• Ölçüm aralığı: ±100A
• Önerilen sürekli kullanım: 50A'e kadar
• Kısa süreli ölçüm: 100A'e kadar
• Çıkış tipi: Analog voltaj
• Akım hassasiyeti / dönüşüm katsayısı:2mV/A
• Sıfır akım çıkışı: Yaklaşık 1.65V
• Bant genişliği: 250kHz
• Kart ölçüleri:6 x 27 x 4 mm
• Montaj delikleri: 2 adet Ø3.2 mm
• Montaj vidası: M3 uyumlu

Önemli: Sensörün elektriksel ölçüm aralığı ±100A olsa da sürekli kullanım için 50A'e kadar akım önerilmektedir. 100A seviyesi kısa süreli yüksek akım ölçümleri için değerlendirilmelidir. Gerçek kullanım koşullarında akım süresi, sıcaklık, kablo bağlantıları ve kart üzerindeki akım yolunun termal durumu dikkate alınmalıdır.

Analog Çıkış ve Ölçüm Prensibi:

CC6921B, çift yönlü akım ölçümü gerçekleştirdiği için akım geçmediğinde çıkış gerilimi yaklaşık 1.65V seviyesindedir.

Akım, kart üzerindeki ok yönünde ilerlediğinde çıkış gerilimi 1.65V üzerine doğru yükselir. Akım ters yönde ilerlediğinde ise çıkış gerilimi 1.65V seviyesinin altına düşer.

Sensörün akım hesaplama katsayısı 13.2mV/A değerindedir.

Temel hesaplama:

Akım (A) = (O çıkış gerilimi - Z referans gerilimi) / 13.2mV

Burada:

• O: Mikrodenetleyici tarafından okunan analog çıkış gerilimidir.
• Z: Sensörün anlık sıfır akım referans gerilimidir ve yaklaşık 1.65V seviyesindedir.
• 2mV/A: Sensörün akım dönüşüm katsayısıdır.

Z referans pininin kullanılması, güç kaynağındaki küçük gerilim değişimlerinin ölçüm hesabına etkisini azaltmaya yardımcı olur. Bu nedenle daha hassas ölçüm uygulamalarında Z referans pininin de mikrodenetleyici tarafından okunması önerilir.

Örnek Hesaplama:

Örneğin:

• O çıkışı = 2.10V
• Z referansı = 1.65V
• Sensör katsayısı = 13.2mV/A

Hesaplama:

(2100mV - 1650mV) / 13.2mV = 34.09A

Bu durumda ölçülen akım yaklaşık 34.09A olur.

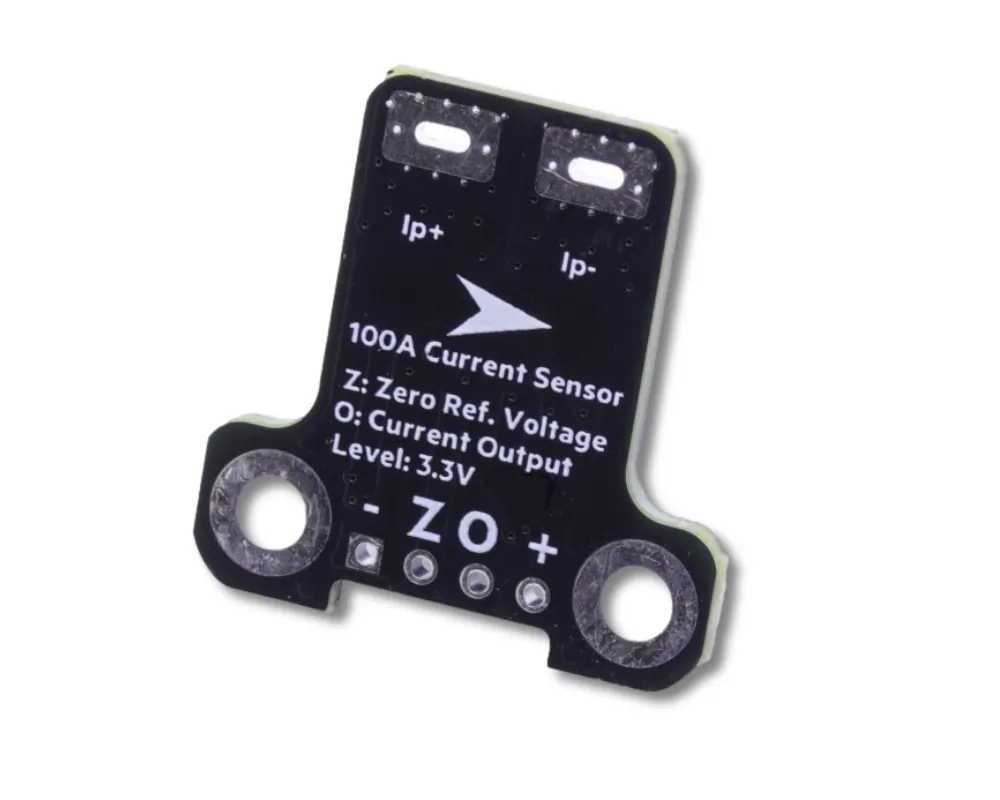

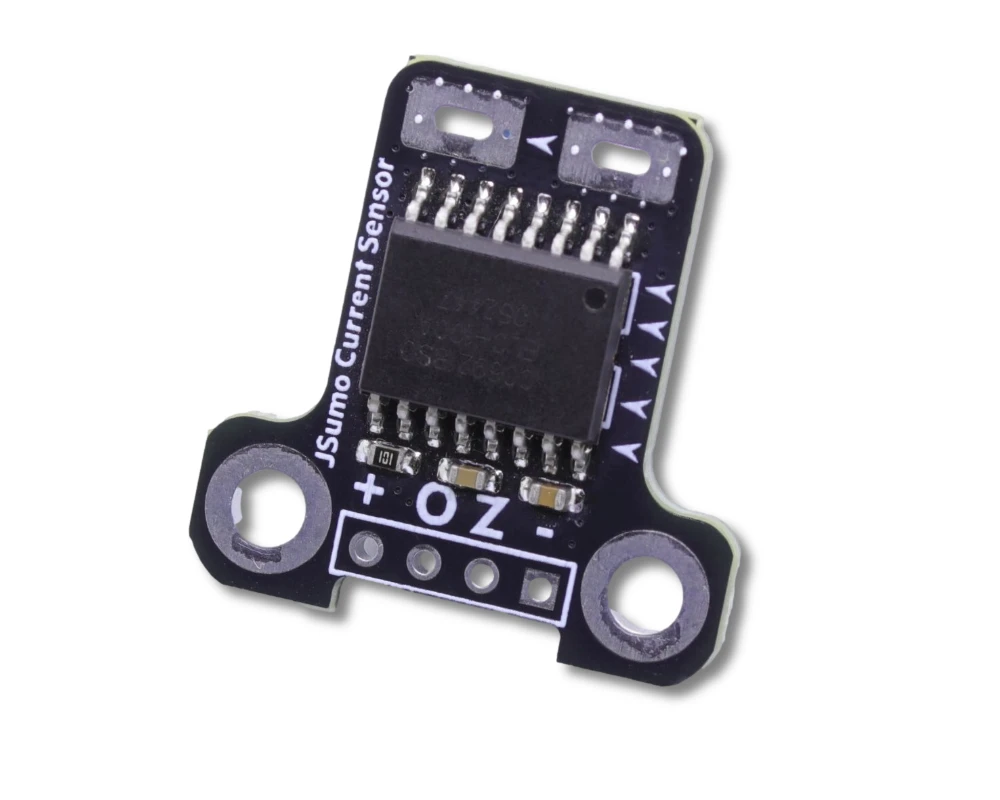

Pin Tanımları:

+: 3.3V besleme girişi.

O: Analog akım çıkış pini. Akım yokken yaklaşık 1.65V çıkış verir. Akım yönüne ve miktarına bağlı olarak bu gerilim değişir.

Z: Analog referans çıkış pini. Sıfır akım referans gerilimini yaklaşık 1.65V olarak sağlar. Daha doğru akım hesaplamaları için kullanılması önerilir.

-: GND bağlantısı.

Çift Yönlü Akım Ölçümü:

CC6921B'nin önemli özelliklerinden biri çift yönlü akım ölçümü yapabilmesidir. Bu özellik sayesinde yalnızca güç tüketen sistemlerde değil, akımın yönünün değişebildiği uygulamalarda da kullanılabilir.

Özellikle motorların ileri ve geri çalıştığı veya rejeneratif akımın oluşabildiği motor kontrol sistemlerinde akım yönünün izlenmesine olanak sağlar.

Kullanım Alanları:

CC6921B 100A Akım Sensörü aşağıdaki uygulamalarda kullanılabilir:

• Motor kontrol sistemleri
• Motor sürücü projeleri
• Robotik sistemler
• Yüksek akım ölçümü
• Akım örnekleme uygulamaları
• DC güç sistemleri
• Batarya ve güç sistemi izleme
• Rejeneratif frenleme sistemleri
• Elektrikli araç ve mobil robot projeleri
• Arduino projeleri
• ESP32 projeleri
• STM32 ve diğer 3.3V mikrodenetleyici uygulamaları
• Yüksek akım gerektiren elektronik prototipler

3.3V çalışma gerilimi sayesinde CC6921B, ESP32, STM32 ve 3.3V seviyesinde çalışan diğer mikrodenetleyicilerle doğrudan kullanılmaya uygundur.

Arduino gibi sistemlerde ise kullanılacak kartın analog giriş seviyeleri ve çalışma voltajı mutlaka dikkate alınmalıdır. CC6921B modülü 5V besleme için uygun değildir ve 5V ile çalıştırılmamalıdır.

Analog O çıkışı ve Z referans çıkışı mikrodenetleyicinin ADC girişlerinden okunarak yazılım üzerinden akım değeri hesaplanabilir.

Kompakt ve Yüksek Akım Uyumlu Tasarım

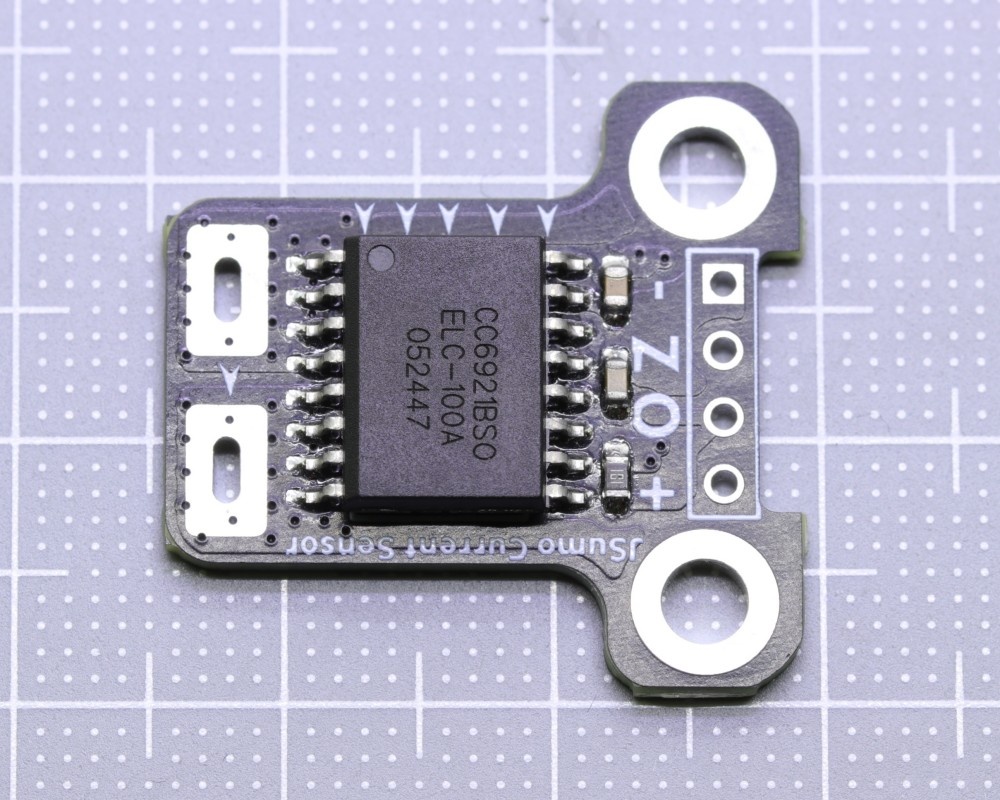

CC6921B modülü, yüksek akım taşıyabilmesi için kart üzerinde geniş ve kalın akım yolu ile büyük lehimleme alanlarına sahiptir. Kompakt kart yapısı sayesinde yüksek akım ölçümünün gerekli olduğu robotik ve elektronik projelerde kolayca entegre edilebilir.

23.6 x 27 x 4 mm boyutlarıyla sınırlı alan bulunan uygulamalarda da kullanılabilir.

Önemli Kullanım Notu:

CC6921B'nin teorik ölçüm kapasitesi ±100A seviyesindedir. Ancak sürekli kullanım için 50A'e kadar akım önerilmektedir. 100A seviyeleri kısa süreli ölçümler için değerlendirilmelidir.

Yüksek akım uygulamalarında bağlantı kablolarının kesiti, lehim bağlantılarının kalitesi, kartın sıcaklığı ve akımın uygulandığı süre mutlaka dikkate alınmalıdır. Sensörün yüksek akım kapasitesi, sistemin diğer bileşenlerinin de aynı akımı sürekli olarak taşıyabileceği anlamına gelmez.

Akım sensörü datasheeti için tıklayınız.
