3.3V/5V Breadboard Güç Kartı

3.3V/5V Breadboard Güç Kartı

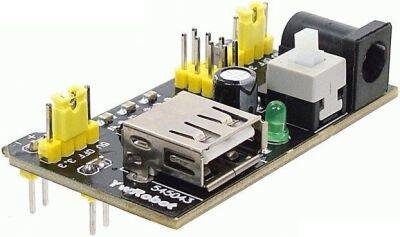

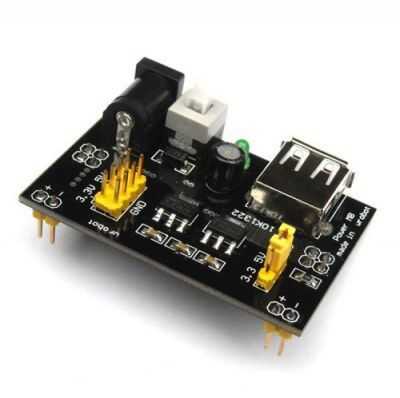

Bu 3.3V/5V Breadboard Güç Kartı, breadboard tabanlı elektronik ve prototip devreler için kolay, güvenilir ve esnek bir besleme çözümüdür. 6.5 – 12 V DC adaptör veya USB yolu ile beslenebilir; çıktı olarak 3.3 V veya 5 V gereksinimine göre ayarlanabilir voltaj sağlar. Kart üzerindeki jumper ve anahtar ile breadboard’un üst ve alt güç raylarına ayrı ayrı voltaj verebilir, ya da isteğe bağlı olarak devreyi kapatabilirsiniz.

Çok yönlülüğü, USB çıkışı ve DC giriş desteği ile; mikrodenetleyici (örneğin Arduino, ESP32 vb.), sensör devreleri, prototip devreleri, LED/rijit modüller ve genel elektronik projelerde ideal bir güç kaynağıdır.

Teknik Özellikler:

Uyumluluk: Standart breadboard (örneğin MB102 tipi) ile tam uyumlu

Giriş Voltajı: 6.5 – 12 V DC (barrel jack) veya 5 V USB

Çıkış Voltajı: 3.3 V veya 5 V (jumper ile seçilebilir)

Çıkış Akımı: Maks. ~700 mA

Çıkış Kanalları: Breadboard’un üst ve alt güç rayları için iki bağımsız kanal — her kanal ayrı ayrı ayarlanabilir veya kapatılabilir

Güç Kaynağı Seçenekleri: USB portu veya DC adaptör (barrel jack) ile besleme

Ek Özellikler: Güç anahtarı (on/off), güç LED göstergesi, breadboard pin header çıkışları

Kullanım Amacı: Mikrodenetleyici modülleri, sensörler, prototip devreleri, LED/lojik devreler, test & deneme devreleri vb.

Not: Breadboard güç kartını kullanırken çıkış akım sınırını aşmamaya dikkat edin; yüksek akım çeken motor, büyük LED şerit vb. cihazlar için bu modül uygun olmayabilir bu durumda harici güç kaynağı veya daha güçlü regülatör kullanılmalıdır.

Neden Tercih Edilmeli? / Avantajları:

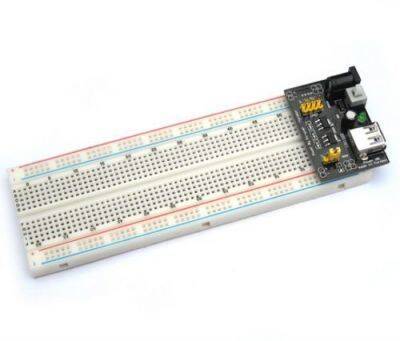

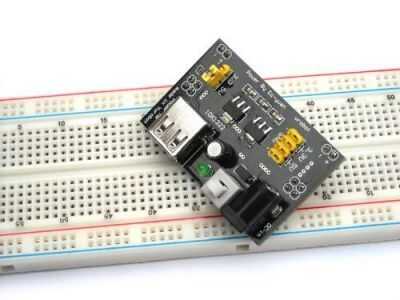

• Breadboard ile uyumlu ve kolay montaj, lehim ya da kablo karmaşasına gerek kalmadan doğrudan breadboard’a takılır.
• 3 V / 5 V seçeneği + bağımsız güç rayları ile aynı anda farklı devreleri farklı voltajla besleme imkânı (örneğin sensörler 3.3 V, MCU 5 V vb.).
• USB ya da DC adaptör ile esnek besleme seçenekleri; masaüstü adaptör, batarya paketi ya da USB portu gibi farklı kaynaklardan kolay besleme.
• 700 mA’ye kadar çıkış akımı ile mikro‑denetleyici projeleri, sensörler, LED’ler, lojik devreleri, prototip devreleri gibi”küçük/orta güç” gereksinimli devreleri rahatça besleyebilir.
• Güç anahtarı ve LED ile daha güvenli ve kullanıcı dostu kullanım; devreyi aç‑kapa kolaylığı.

Kimler / Hangi Projeler İçin Uygun?

• Mikrodenetleyici tabanlı devreler (Arduino, ESP, Raspberry‑Pi modülleri vb.)
• Sensör, LED, lojik devreleri, modüller veya küçük servolar ile yapılan prototip ve hobi devreleri
• Eğitim, test & deneme, devre tasarımı ve prototipleme — breadboard üzerinden hızlı kurulum / test
• IoT, gömülü sistem, elektronik öğrenme ve deney projeleri

Kullanım Notları & Dikkat Edilecekler:

• Modülün çıkış akımı sınırı (≈ 700 mA) aşılmamalıdır — yüksek güç tüketen motor, büyük LED şerit vb. devrelerde yetersiz kalabilir.
• Giriş voltajı olarak 6.5 – 12 V DC veya 5 V USB kullanılmalıdır; voltaj kaynağının düzgün ve yeterli amperajda olmasına dikkat edin.
• Breadboard’a takarken modülün polaritesine ve pin hizalamasına dikkat edin — yanlış bağlantı devreye zarar verebilir.
• Eğer devreniz yüksek gürültü, hassas analog sinyal ya da sensör içeriyorsa — regülatörün çıkış voltajı ve filtreleme yeterliliğini kontrol edin; gerekirse ek decoupling/filtreleme önerilir.
