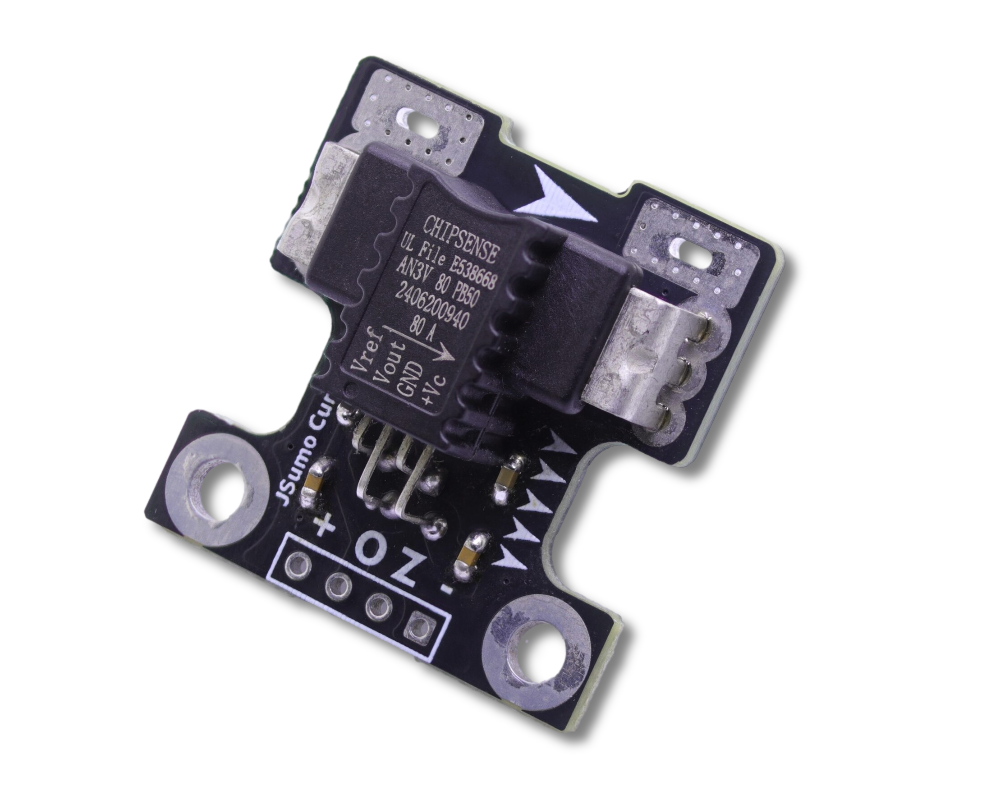

80A Akım Sensörü Modülü (5V - 10mv/A - Referans Çıkışlı)

80A Akım Sensörü Modülü (5V - 10mv/A - Referans Çıkışlı)

80A Akım Sensörü Modülü, DC, AC ve darbeli akımların ölçülmesi için kullanılan, Hall etkisi prensibiyle çalışan yüksek akım ölçüm modülüdür. Küçük boyutlu yapısı ve analog voltaj çıkışı sayesinde mikrodenetleyici tabanlı sistemlerde akım takibi ve ölçümü için kolaylıkla kullanılabilir.

Sensör, akım taşıyan hat ile ölçüm devresi arasında galvanik izolasyon sağlar. Bu sayede yüksek akım hattının doğrudan ölçüm devresine bağlanmasına gerek kalmadan akım bilgisi analog bir voltaj sinyali olarak elde edilebilir. Üretici datasheetine göre sensörün nominal ölçüm kapasitesi ±80 A, ölçüm aralığı ise ±200 A seviyesindedir.

Çalışma Prensibi:

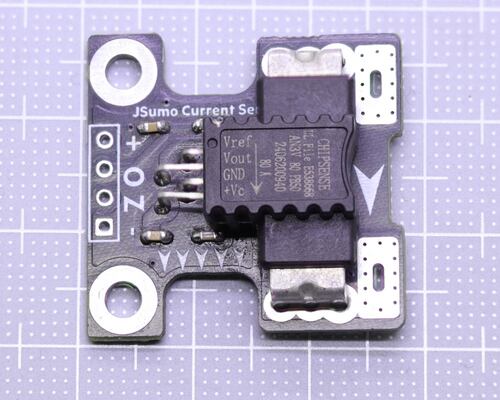

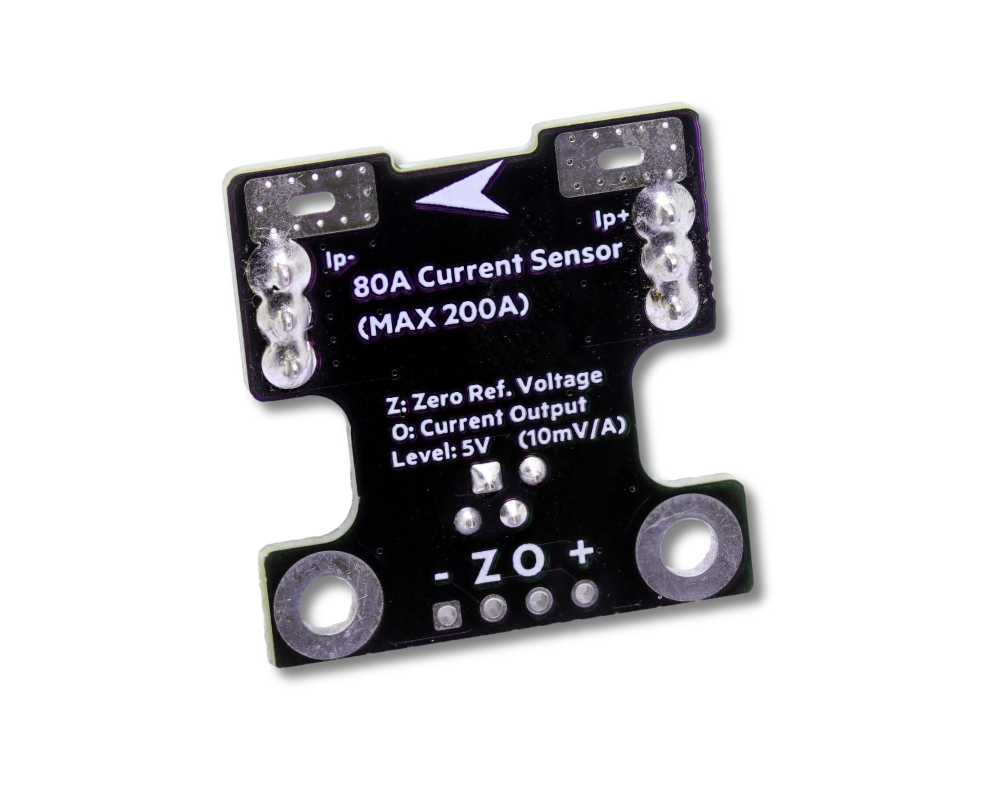

Modül 5V besleme ile çalışır ve akım bulunmadığında çıkışında yaklaşık 2.5V referans gerilimi oluşturur. Akım, kart üzerindeki ok yönünde aktığında çıkış gerilimi referans seviyesinin üzerine çıkar; ters yönde akım geçtiğinde ise referans seviyesinin altına düşer.

Sensörün hassasiyeti 10mV/A olduğundan çıkış gerilimi, ölçülen akıma göre değişir.

Örneğin:

• 0 A → yaklaşık 2.5 V
• +10 A → yaklaşık 2.6 V
• +50 A → yaklaşık 3.0 V
• +80 A → yaklaşık 3.3 V
• -50 A → yaklaşık 2.0 V
• -80 A → yaklaşık 1.7 V

Bu yapı sayesinde sensörün analog çıkışı Arduino, STM32, ESP32 ve benzeri mikrodenetleyicilerin analog girişleri üzerinden okunabilir.

Teknik Özellikler:

• Sensör tipi: Hall etkili, açık çevrim akım sensörü
• Besleme gerilimi: 5V
• Nominal akım ölçüm aralığı: ±80 A
• Ölçüm aralığı: ±200 A
• Hassasiyet: 10 mV/A
• Referans çıkış gerilimi: 2.5 V
• Çıkış tipi: Analog voltaj
• Akım yönü: Çift yönlü
• Galvanik izolasyon: Var
• Çalışma sıcaklığı: -40°C ~ +105°C
• Akım sensörü tepki süresi: Yaklaşık 2.5 µs
• Bant genişliği: 250 kHz
• Modül ölçüleri: 26 × 27 × 10.5 mm

Üretici verilerine göre sensörün nominal çalışma akımı ±80 A olarak belirtilirken, elektriksel ölçüm aralığı ±200 A seviyesine kadar çıkmaktadır. Bu nedenle sürekli kullanımda nominal ±80 A değerinin esas alınması önerilir.

Kullanım Alanları:

80A Akım Sensörü Modülü özellikle aşağıdaki uygulamalarda kullanılabilir:

• Robotik sistemler
• DC motor ve motor sürücü projeleri
• Elektrikli araç ve mobil robot projeleri
• Batarya ve güç yönetimi sistemleri
• Güç kaynağı uygulamaları
• Akü akım izleme sistemleri
• UPS sistemleri
• DC güç hatlarının akım takibi
• Mikrodenetleyici tabanlı enerji ölçüm projeleri
• Yüksek akım gerektiren elektronik projeler

Not: Yüksek akım uygulamalarında sensörün akım hattı ve bağlantıları uygun kablo kesiti, lehimleme ve elektriksel izolasyon kurallarına uygun şekilde kullanılmalıdır. Üretici dokümanında birincil akım hattının tehlikeli gerilim taşıyabileceği ve uygun koruyucu muhafaza kullanılması gerektiği belirtilmektedir.
