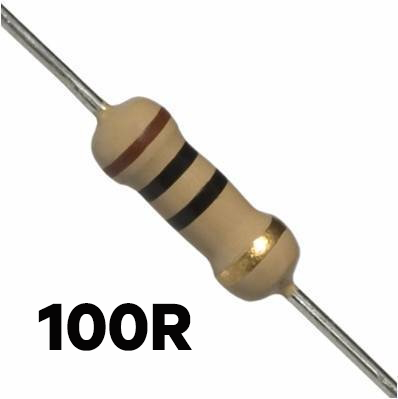

100R 1/4 W Direnç

100R 1/4 W Direnç

100Ω 1/4 W direnç, elektronik devrelerde akım sınırlama ve sinyal düzenleme için en çok kullanılan pasif bileşenlerden biridir. Dayanıklı yapısı ve stabil değerleri sayesinde hem hobi elektroniği hem de profesyonel projelerde güvenle tercih edilir.

• Direnç Değeri: 100Ω
• Güç Kapasitesi: 1/4 Watt
• Tolerans: %5 (standart)
• Tip: Karbon Film / Metal Film (stok durumuna göre)
• Kullanım Alanları: LED devreleri, sensör uygulamaları, mikrodenetleyici projeleri, eğitim setleri ve genel amaçlı elektronik tasarımlar

Küçük boyutu sayesinde PCB üzerinde kolay montaj sağlar. Uzun ömürlü, kararlı ve uygun maliyetli bir direnç arayan kullanıcılar için ideal bir çözümdür.

Not: En az 10 adet satılmaktadır.

4 adet renk şeridi, soldan sağa şu değerleri ifade eder:

     1.Şerit: İlk basamak
     2.Şerit: İkinci basamak
     3.Şerit: Çarpan katsayısı
     4.Şerit: Tolerans (± değer)

                                        ***4 Şeritli Dirençlerde 4. Şerit Toleransı ifade etmektedir.***

Elimizde;

1. Şerit: Kahverengi→ 1. basamak → 1
2. Şerit: Siyah→ 2. basamak → 0
3. Şerit: Turuncu→ çarpan → 103=100010^3 = 1000103=1000
4. Şerit: Altın→ tolerans → ±%5

renkli bir direnç olsun ve bu direncin değerlerini okuyalım.

İlk şerit kahverengi. Bu demek oluyor ki ilk basamağımız 1. İkinci şerit ise siyah renkte. Tabloya göre bu da 0 anlamına gelmekte. Elde ettiğimiz sayı 10. Üçüncü basamağa baktığımızda turuncu şerit görüyoruz. Bu da 10^3 yani 1000 değerini ifade ediyor. Yani 10 x 10^3 = 10000 Ohm değerinde bir direncimiz var. Son şerit altın renginde. Bu renk bize elimizdeki direncin ±%5’lik bir tolerans ile üretildiğini gösteriyor. Direncimiz 10,000 Ω ± 5% olabilir. Bu da direncin 9,500 Ω ile 10,500 Ω arasında değişebileceği anlamına gelir.
