4 Kanal Logic Level Converter

4 Kanal Logic Level Converter

4 Kanal Logic Level Converter, farklı lojik gerilim seviyelerinde çalışan mikrodenetleyici, sensör, ekran ve haberleşme modüllerinin güvenli bir şekilde birbirine bağlanmasını sağlayan çift yönlü bir lojik seviye dönüştürücü kartıdır. Özellikle 3.3 V ve 5 V lojik seviyeleri arasında sinyal dönüşümü gereken elektronik ve robotik projelerde pratik bir çözüm sunar.

Kart üzerinde bulunan 4 bağımsız kanal, her bir sinyal hattının düşük ve yüksek lojik seviyeler arasında çift yönlü olarak dönüştürülmesine olanak tanır. Örneğin 3.3 V seviyesindeki bir sinyal yüksek gerilim tarafında 5 V lojik seviyesine dönüştürülebilirken, 5 V seviyesindeki bir sinyal de 3.3 V seviyesine indirilebilir. Bu yapı, farklı gerilim seviyelerinde çalışan iki elektronik sistemin haberleşmesini kolaylaştırır.

Temel Özellikler:

• Kanal Sayısı: 4 bağımsız lojik seviye dönüştürme kanalı
• Yön: Çift yönlü (Bidirectional)
• Düşük Gerilim Tarafı:8 V - 3.3 V seviyeleriyle kullanılabilir
• Yüksek Gerilim Tarafı: 5 V lojik sistemlerle kullanım
• MOSFET: BSS138 tabanlı seviye dönüştürme devresi
• Arayüzler: I2C, UART, SPI ve 1-Wire gibi dijital haberleşme protokolleri

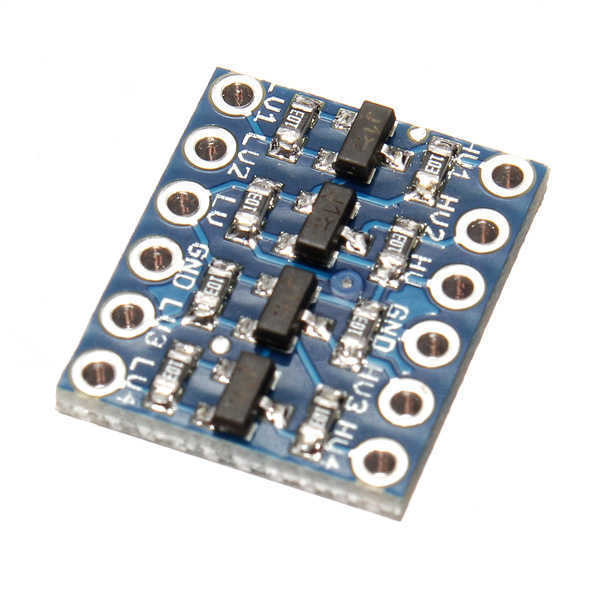

• Bağlantılar: HV, LV, GND ve 4 adet çift yönlü sinyal kanalı
• Montaj: Delikli PCB yapısı
• Kart Boyutu: Yaklaşık 16 x 13.3 mM

Logic level converter kartı, iki farklı lojik gerilim seviyesinde çalışan devreler arasındaki dijital sinyalleri dönüştürür. Kartın LV (Low Voltage) tarafı düşük lojik seviyedeki sisteme, HV (High Voltage) tarafı ise yüksek lojik seviyedeki sisteme bağlanır.

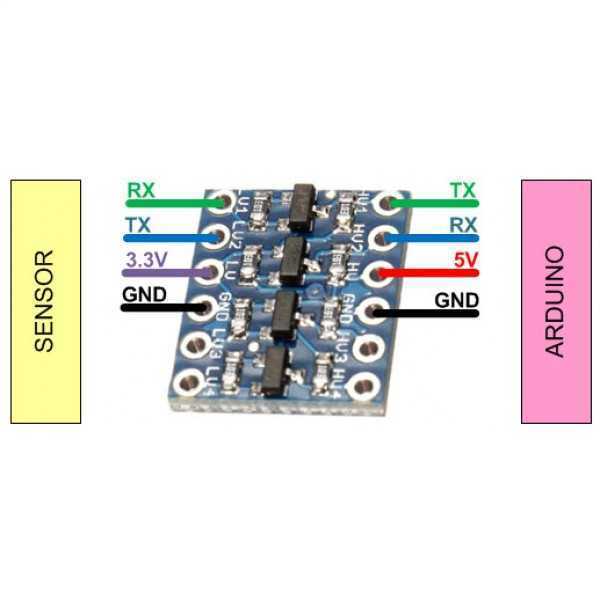

Örneğin bir 3.3 V mikrodenetleyici ile 5 V Arduino arasında haberleşme kurulacaksa, LV tarafı 3.3 V sisteme, HV tarafı ise 5 V sisteme bağlanır. Sinyal kanalından gönderilen dijital veriler uygun lojik seviyeye dönüştürülerek karşı tarafa aktarılır.

Her kanal çift yönlü çalışabildiğinden, veri yalnızca 3.3 V'tan 5 V'a değil, aynı kanal üzerinden 5 V'tan 3.3 V'a da aktarılabilir. Bu özellik özellikle I2C gibi veri yönünün değişebildiği haberleşme sistemlerinde önemlidir.

Pin Yapısı:

• LV: Düşük lojik gerilim beslemesi
• HV: Yüksek lojik gerilim beslemesi
• GND: Ortak toprak bağlantısı
• LV1 / HV1: kanal
• LV2 / HV2: kanal
• LV3 / HV3: kanal
• LV4 / HV4: kanal

Örneğin 3.3 V ve 5 V sistem arasında bağlantı kurulurken LV = 3.3 V, HV = 5 V olacak şekilde besleme yapılır.

Kullanım Alanları:

4 Kanal Logic Level Converter, farklı lojik seviyelerde çalışan çok sayıda elektronik sistemin birlikte kullanılmasını sağlar.

• Arduino ve 3.3 V mikrodenetleyici bağlantıları
• ESP8266 ve ESP32 projeleri
• Raspberry Pi ile 5 V lojik cihazların bağlantısı
• I2C sensör ve modülleri
• UART seri haberleşme
• Düşük hızlı SPI uygulamaları
• 1-Wire haberleşme
• LCD ve OLED ekran bağlantıları
• Sensör ve mikrodenetleyici haberleşmesi
• Robotik sistemler
• Gömülü sistemler
• Elektronik prototipleme ve geliştirme kartları

Bu kart dijital lojik sinyallerin seviye dönüşümü için tasarlanmıştır. Analog gerilimleri bir seviyeden başka bir seviyeye dönüştürmek için kullanılmaz. Ayrıca BSS138 ve pull-up direnç tabanlı bu yapı, yüksek hızlı dijital sinyaller için her uygulamada uygun olmayabilir. Özellikle I2C ve benzeri dijital haberleşme uygulamalarında kullanım için uygundur.

Farklı lojik seviyelerde çalışan iki elektronik sistem arasında güvenli ve pratik bir bağlantı kurmak isteyen projelerde, 4 Kanal Logic Level Converter kompakt yapısı ve dört bağımsız çift yönlü kanalı sayesinde kullanışlı bir ara birim olarak kullanılabilir.
