5'li Çizgi Sensör Kartı

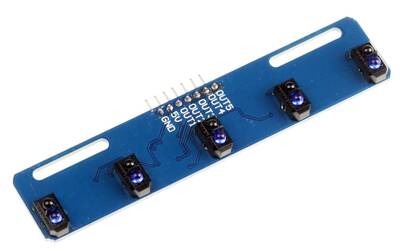

TCRT5000L 5'li Çizgi İzleyen Sensör Kartı

Bu modül, üzerinde 5 adet TCRT5000L kızılötesi sensör barındırarak, siyah zemin üzerine beyaz veya beyaz zemin üzerine siyah çizgileri hassas bir şekilde algılar. Arduino, Raspberry Pi ve diğer mikrodenetleyici platformlarıyla uyumlu olan bu sensör kartı, çizgi izleyen robot projeleri ve robotik yarışmalar için ideal bir çözümdür.

Teknik Özellikler:

• Sensör Tipi: 5'li Çizgi İzleme Sensörü
• Boyutlar: 95mm x 20mm (Uzunluk x Genişlik)
• Kullanılan Çip: 74HC14D
• Çalışma Gerilimi: 3.3V - 5V
• Çıkış Modu: Dijital Sinyal
• Algılama Mesafesi: 1cm - 1.5cm
• Algılama Sinyali: Siyah çizgi algılandığında çıkış düşük, beyaz çizgi algılandığında çıkış yüksek
• LED Durumu: Siyah çizginin algılanması durumunda LED kapalı, beyaz çizgi algılandığında LED ışığı yanar

Bağlantı Pinleri:

• VCC: 3.3V - 5V güç girişi
• GND: Toprak bağlantısı
• OUT1 - OUT5: Her sensör için dijital sinyal çıkışı

Kullanım Alanları:

• Çizgi İzleyen Robotlar: Yol takibi ve engel algılama için
• Robotik Yarışmalar: Yarış pistlerinde hassas takip için
• Eğitim ve Prototip Geliştirme: Mikrodenetleyici tabanlı projelerde uygulama geliştirme
