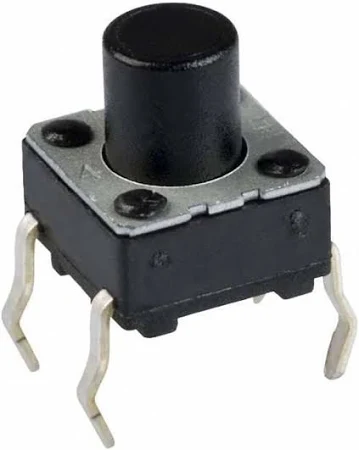

6x6x4.3mm Tach Buton (4 Bacak)

6x6x4.3 mm 4 bacaklı tach buton, elektronik projelerde sıklıkla tercih edilen, kompakt boyutları ve güvenilir yapısıyla dikkat çeker. Bu buton, özellikle prototipleme ve devre tahtası (breadboard) kullanımı için idealdir. Dört bacaklı yapısı sayesinde mekanik olarak daha kararlı olup, devre tahtasına ve baskı devreye daha sağlam tutunur.

Teknik Özellikler:

• Boyutlar: 6x6x4.3 mm (En x Boy x Yükseklik)
• Pin Sayısı: 4
• Anahtar Türü: Anlık (Momentary)
• Çalışma Gerilimi: 12V DC
• Çalışma Akımı: 50mA
• Temas Direnci: ≤ 0.03 Ω
• Yalıtım Direnci: ≥ 100MΩ
• Harekete Geçirme Gücü: 1.3 ± 0.5N
• Ömür: Yaklaşık 100.000 basış

Bağlantı Yapısı:

Bu butonun iç yapısı, dört bacaklıdır ve şu şekilde çalışır:

• A1 ile A2: Butona basıldığında kısa devre olur; basılmadığında açık devre kalır.
• B1 ile B2: Butona basıldığında kısa devre olur; basılmadığında açık devre kalır.
• A1 ile B1: İçeriden birbirine bağlıdır.
• A2 ile B2: İçeriden kısa devre olan bacaklardır.

Kullanım Alanları:

• Arduino ve Mikrodenetleyici Projeleri: Kullanıcı girişleri için ideal bir çözüm sunar.
• Devre Tahtası (Breadboard) Kullanımı: Geçici bağlantılar için uygundur.
• Baskı Devre (PCB) Tasarımları: Kompakt yapısı sayesinde sınırlı alanlarda kullanım imkanı sağlar.
• Elektronik Prototipleme: Hızlı ve güvenilir anahtar çözümü arayanlar için uygundur.
