Arduino Açı Kontrol Kartı

Arduino Açı Kontrol Kartı

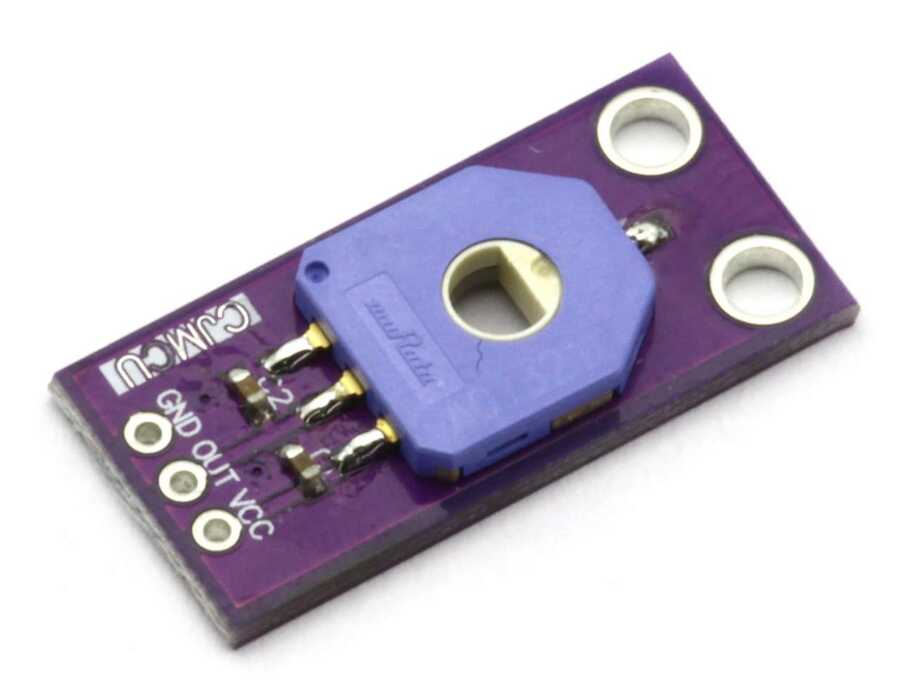

Arduino Açı Kontrol Kartı, döner bir mekanizmanın konumunu veya dönüş açısını analog sinyal üzerinden algılamak ve Arduino gibi mikrodenetleyicilerle kontrol etmek için kullanılan kompakt bir sensör modülüdür. Modül üzerinde bulunan 10KΩ döner potansiyometre, milin dönüş hareketini değişken bir analog çıkış gerilimine dönüştürür.

Potansiyometrenin mili döndürüldüğünde OUT pinindeki analog gerilim dönüş miktarına bağlı olarak değişir. Bu analog sinyal, Arduino'nun analog girişlerinden okunarak yazılım içerisinde açı, konum veya kontrol değeri olarak değerlendirilebilir. Benzer 10KΩ döner açı sensörlerinde çıkış gerilimi dönüş açısıyla doğrusal olarak değişir.

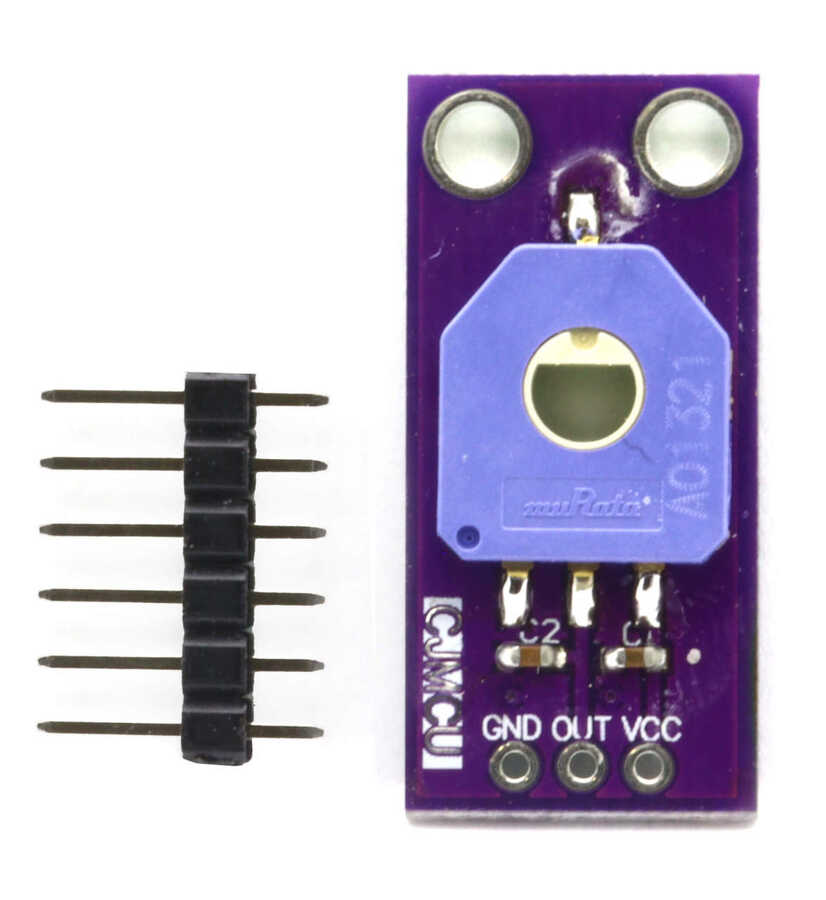

Modül üzerinde GND, OUT ve VCC olmak üzere 3 bağlantı pini bulunur. Basit bağlantı yapısı sayesinde Arduino ve farklı mikrodenetleyici tabanlı projelere kolayca entegre edilebilir.

Teknik Özellikler:

• Sensör tipi: Döner açı / konum sensörü
• Potansiyometre: 10KΩ
• Çıkış: Analog gerilim
• Çıkış aralığı: 0-VCC
• Besleme gerilimi: 3V-5.5V DC
• Bağlantılar: GND, OUT, VCC
• Potansiyometre tipi: Lineer
• Arayüz: Analog
• Uyumluluk: Arduino ve analog giriş destekleyen mikrodenetleyiciler

• Arduino açı ölçüm ve kontrol projeleri
• Robotik sistemlerde konum algılama
• Robot kolu ve mekanizma kontrolü
• Servo motor kontrol uygulamaları
• Döner mekanizma konum takibi
• Ses ve ışık seviyesi kontrolü
• Eğitim ve elektronik projeleri
• Analog kullanıcı kontrolü
• Prototipleme ve DIY uygulamaları

VCC ve GND pinlerine besleme bağlandığında potansiyometre üzerinde oluşan gerilim, milin dönüş konumuna göre değişir. OUT pininden alınan analog sinyal Arduino'nun analog girişine bağlanarak analogRead() ile okunabilir. Böylece dönüş hareketi yazılım üzerinden sayısal bir değere dönüştürülebilir.
