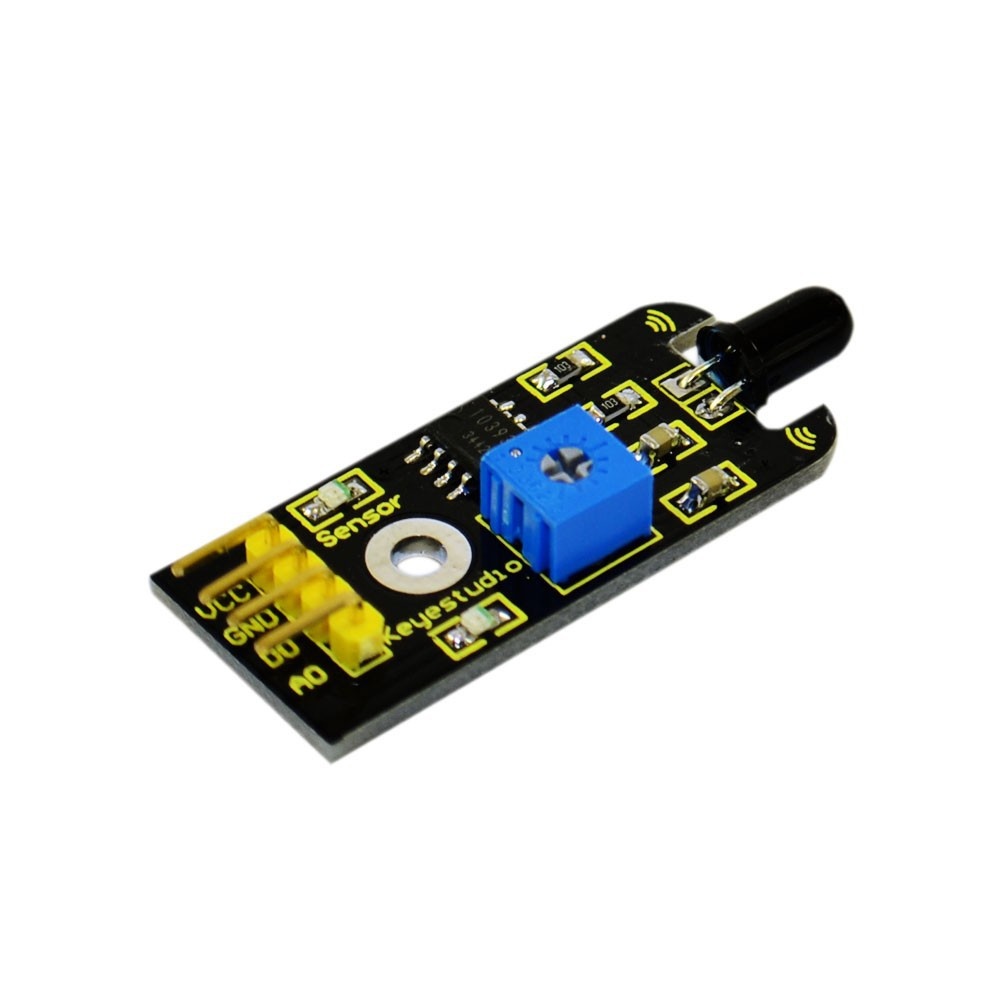

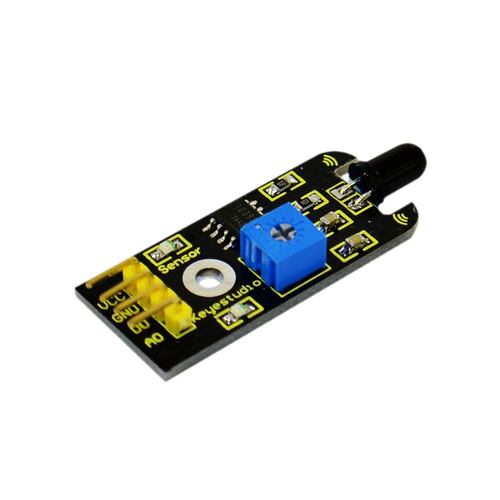

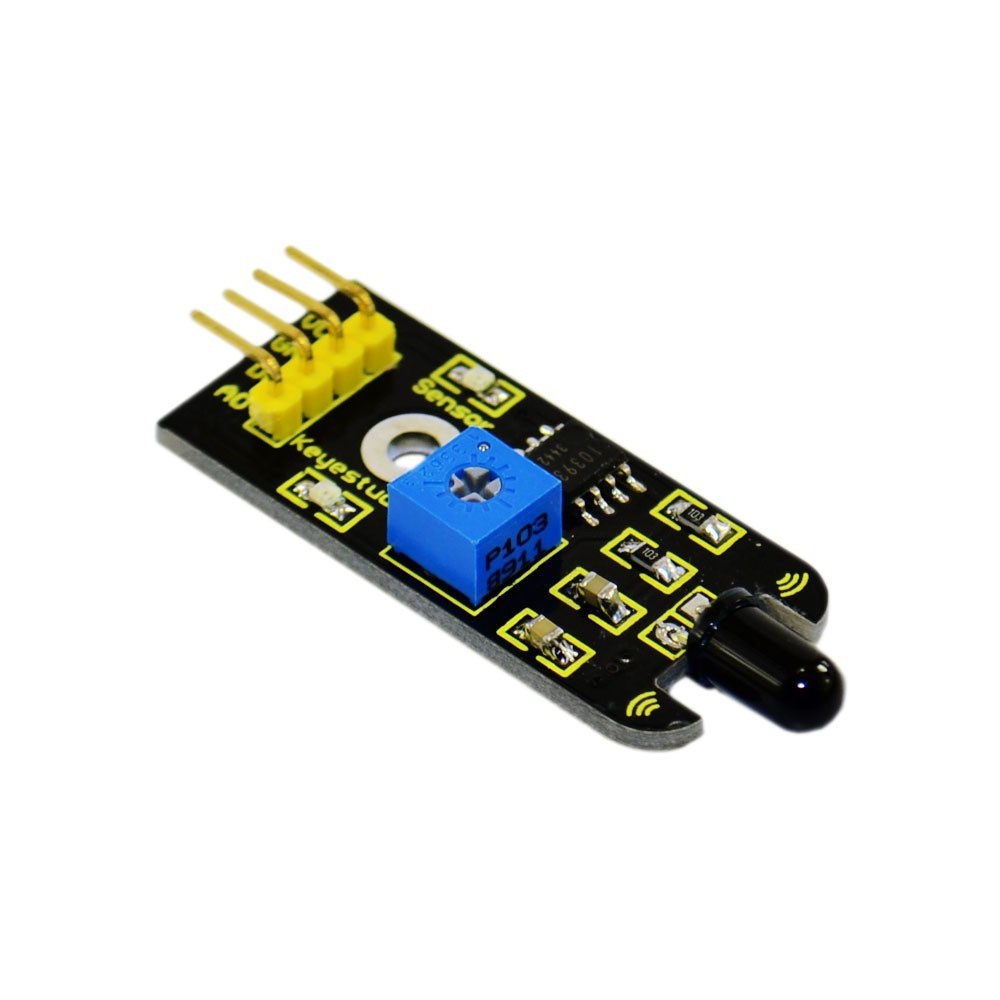

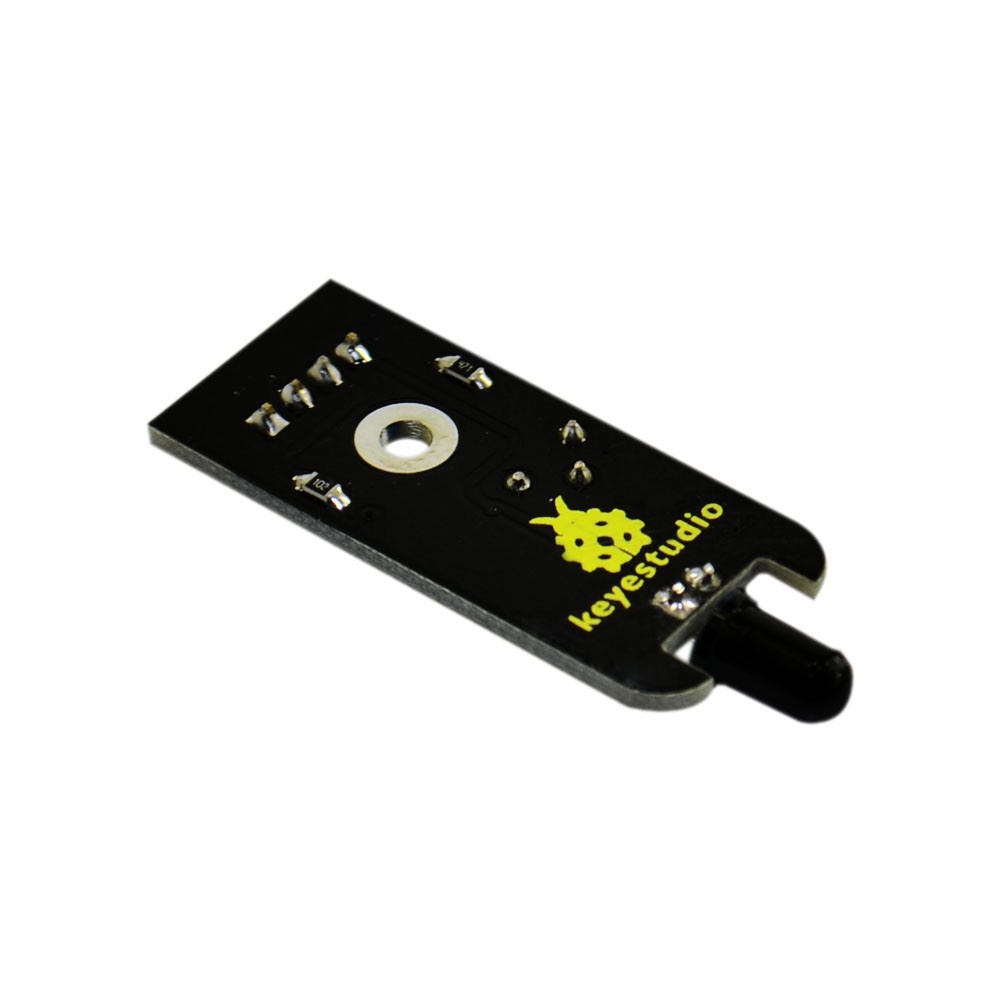

Ateş Algılayıcı Sensör Kartı - Alev Sensörü - 4 Pin Keyestudio

Ateş Algılayıcı Sensör Kartı - Alev Sensörü - 4 Pin Keyestudio

Ateş Algılayıcı Sensör Kartı, alev ve yangın kaynaklı ışımayı (IR – kızılötesi) algılayarak erken uyarı ve kontrol sistemlerinde kullanılan pratik bir sensör modülüdür. Özellikle robotik, Arduino projeleri, yangın algılama ve güvenlik uygulamaları için ideal bir çözümdür.

Sensör, alevin yaydığı 760–1100 nm dalga boyu aralığındaki kızılötesi ışığı algılayarak çalışır. Kart üzerinde yer alan karşılaştırıcı devre (LM393) sayesinde hem analog hem de dijital çıkış alınabilir. Böylece alevin varlığı kolayca tespit edilebilir ve mikrodenetleyiciye doğrudan bağlanabilir.

4 pinli yapısı sayesinde Arduino, Keyestudio, Raspberry Pi ve diğer mikrodenetleyicilerle kolay entegrasyon sağlar. Üzerindeki ayarlanabilir potansiyometre ile algılama hassasiyeti ortama göre ayarlanabilir. LED göstergeler sayesinde sensörün çalışma durumu görsel olarak takip edilebilir.

Kompakt boyutları ve düşük güç tüketimi ile hem eğitim amaçlı deneylerde hem de hobi projelerinde güvenle kullanılabilir.

Teknik Özellikler:

• Sensör Tipi: Alev (IR – kızılötesi algılama)
• Algılama Dalga Boyu: ~760 – 1100 nm
• Besleme Gerilimi: 3.3V – 5V DC
• Çıkış Türü: Analog + Dijital
• Pin Sayısı: 4 Pin (VCC, GND, AO, DO)
• Hassasiyet Ayarı: Potansiyometre ile ayarlanabilir
• Karşılaştırıcı: LM393
• LED Gösterge: Güç ve dijital çıkış LED’i

Pin Açıklamaları:

• VCC: +3.3V / +5V besleme
• GND: Toprak
• AO: Analog çıkış (alev yoğunluğu)
• DO: Dijital çıkış (alev var / yok)

Kullanım Alanları:

• Yangın ve alev algılama sistemleri
• Arduino & Keyestudio projeleri
• Robotlarda ateş tespiti
• Güvenlik ve erken uyarı sistemleri
• Eğitim ve deney uygulamaları
