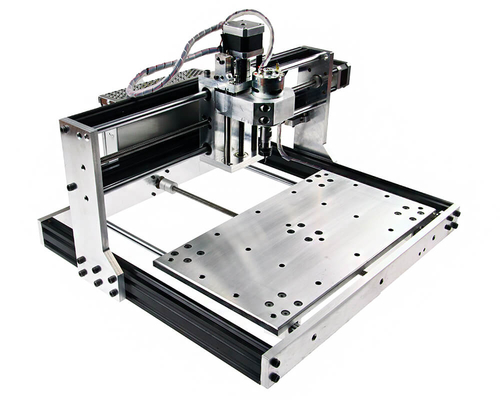

3 Eksen CNC Kesim Makinası "Kişisel üretim makinanız"

Ürün şu an için stoklarımızda mevcuttur. Aynı gün kargo çıkışı sağlanmaktadır.

Önemli Not: Makina endüstriyel kullanım için uygun değildir. Hobi projeleri ve eğitim amaçlı üretilmektedir. Endüstriyel, yoğun kullanım için eksenlerde ve spindle motorunda güncellemeler gerekmektedir. Makinamız siparişe özel üretilmektedir. Siparişinizin ardından üretim süresi ortalama 1 ile 2 hafta sürmektedir. Ancak stok durumuna bağlı olarak aynı gün kargo çıkışı da sağlanabilmektedir. Detaylı bilgi almak için 0212 221 17 19 numaralı hattımızdan bizimle iletişime geçebilirsiniz.

ATOM CNC ile hangi malzemeleri İşleyebilirsiniz?

• Ahşap malzemeler
• Pleksiglas, Delrin ve akrilik plastik türevleri
• Teflon, Fenol gibi endüstriyel hammaddeler
• PCB (baskı devre) plaketler kazıma ve delme
• Karbon Fiber plakalar (Örneğin drone gövdesi kesimi gibi amaçlar)
• alüminyum (Atom CNC, alüminyum kesim hedefiyle üretilmiştir)
• Tüm metaller (Çelik dahil) kazıma ve markalama işlemleri (Sert metallerde dalma ve ilerleme hızları kontrol edilmelidir)

Atom CNC Ek Özellikleri

Homing sıfırlama anahtarları: X-Y-Z eksenlerinde sıfırlamayı hassas anahtarlar ile yapabilirsiniz.

alüminyum konstrüksiyon ile spindle motoruna ek bir pasif soğutma sağlar. Uzun süreli (15 dakika üzeri) kesimler için benzeri plastik konstrüksiyonlu makinalara göre büyük avantaj sağlamaktadır.

Bu gönderiyi Instagram'da gör

Robotus Mühendislik (@robotus_net)'in paylaştığı bir gönderi

ATOM CNC Çalıştırılmasında Hangi Programlar Kullanılmaktadır?

Makina kullanımı için 2 ayrı program kullanılmaktadır. Bunlar CNC kontrolü ve CAM programıdır.

Atom CNC makina kontrolü için ücretsiz ve açık kaynaklı olan Universal G Code Sender (UGS) programını kullanmaktadır. Makina kontrolcüsü GRBL temelli bir kontrol ünitesidir. Bilgisayar ile USB kablo üzerinden bağlanmaktadır. Çalışma süresince bilgisayara bağlı kalmalıdır.

Tüm CAM (takım yolu oluşturma) programlarını desteklemektedir. Tavsiyemiz ise ArtCAM, Fusion360, MeshCAM ve CAMBAM'dir. CamBam 40 denemeye kadar tüm özelliklerle ücretsiz deneme sürümü sağlamaktadır. Sonrasında ücretli olarak ilgili firmadan satın alınabilir ya da farklı bir yazılım ile kullanılabilir. CAM oluşturma sırasında post processor olarak GRBL seçilmelidir.

Tavsiye edilen makina hızları

Atom CNC boş ilerleme hızı (feedrate) maksimum 1500mm/dakika (dk) ile sınırlandırılmıştır. Bu hız ulaşabileceğiniz maksimum kesim hızı olmakla birlikte sağlıklı kesim için tavsiye edilen hız ve paso değerleri aşağıdadır.

MDF, Ahşap & Sunta: 800mm/dk, maksimum 2mm derinlik
alüminyum plaka: 200-250mm/dk, maksimum 0.5mm derinlik
PCB kazıma: 200-500mm/dk, maksimum 0.2mm derinlik
PCB Delme: 100mm/dk dalma (plunge) hızı. 1mm ve 0.8mm PCB matkap uçları kullanılmalıdır.

alüminyum işleme için takımlama olarak karbür takım kullanılmasını tavsiye etmekteyiz. HSS uçlar aynı kesim kalitesini vermemektedir.

Ahşap türevleri için kaliteli HSS takımlar kullanılabilir.

ATOM CNC Set İçeriği

• Masaüstü CNC Router x 1
• 3.175mm Pens x 1 (1/8 inç Pens, en yaygın kullanılan uçlar için)
• PCB Kazıma Ucu x 2
• Karbür 3.175mm alüminyum Kesme Ucu x 2
• Karbür 2.5mm (Sap 3.175mm) alüminyum ve Ahşap Kesme ucu x 2
• HSS 1mm PCB Delme Ucu (Sapı 3.175mm) x 2
• USB Kablo (Universal G Code Sender ile Makina iletişimi için kullanılmaktadır)

Atom CNC'de PCB Kazıma için Üretim Hazırlığı ve Prosedürler

Öncelikle PCB'nizde pad ve yolları mümkün olduğunca büyütünüz. Örneğin padler 1,8mm-2mm civarı çapta olup, yollar 0.8mm - 1mm kalınlıkta olabilir. Bakır maskeleme de yapınız.

alüminyum tabla üzerinde temiz bir ahşap plaka bağlayınız. Lake boya kaplı olması çift taraflı bantın tutması için tavsiye edilir.

PCB epoksi ya da FR4 pertinaks altını çift taraflı bant ile ahşap tablaya yapıştırınız. PCB kazımada yüzey Z ekseninin oldukça kararlı olması gereklidir.

Kazıma için V tip uç, Delikler için 0.8 - 1mm uç ve montaj delikleri için de 2mm ile 3.2mm arası matkap uçları kullanılmaktadır. Son aşama çevre (kontür) kesimi için de 2 ile 3.5mm arası bir düz kesme ucu kullanılır. 4 ayrı uç ile 4 aşamada (4 ayrı G kod ile) çalışılmalıdır:

1) V tip kazıma ucu ile yol çevreleri ince olarak kazıma yapılır. İlerleme hızı (F) 200mm/dk ile 400mm/dk uygundur. Dalma derinliği 0.2mm civarıdır.

2) Uç değiştirilerek delme matkapı ile pad delikleri delinir. Dalma hızı (F) 100mm/dk uygundur.

3) Uç değiştirerek montaj delikleri delinir. Sonrasında bu montaj deliklerini kullanarak kartı altta sabitlediğiniz ahşap plakaya vidalayınız. Bunu yapma nedenimiz bir sonraki kontür kesiminde pcb tasarımı pertinaks'tan ayrılırken fırlamaması için sabitlenmesidir. Dalma hızı (F) 100mm/dk uygundur.

4) Tekrar uç değiştirerek çevre kontür kesimi yapılır. İlerleme kesme hızı (F) 100mm/dk ile 150mm/dk uygundur. Kontür kesiminde dalma derinliği 0.5mm ile 0.8mm arası uygundur.

PCB kesme demosu için Robotus firmamız whatsapp hattı üzerinden (0530 095 1719) randevu alabilirsiniz.

CNC Kullanım Eğitimi Hakkında

Ürünümüzün kullanımı hakkında tarafınıza bilgilendirme yapılacaktır. Kurulum için USB çıkışlı bir Windows bilgisayar yeterlidir. Kullanılan programlar (Universal G Code Sender ve CamBAM) ücretsizdir. CamBam yazılımı 40 denemeye kadar ücretsiz olup sonrasında satın alabilir ya da alternatif CAM yazılımları (FlatCAM, Easel gibi) kullanabilirsiniz. Kullanılan CAM yazılımları ile firmamız bağımsızdır, herhangi bir CAM yazılımı satışı yapmamakta olup, CAM üzerine teknik destek vermemekteyiz.

Makina Çalıştırılması

1. 220V fişi takınız ve bilgisayara USB kabloyu takınız. Universal G Code Sender programını açınız. (Programı bilgisayarınıza kurmuş olmanız gereklidir, linki aşağıda mevcuttur).
2. İlgili USB portunu seçtiğinizde makina motorlarına enerji gelecektir. İlk aşamada Alarm durumuna girecektir.
3. Alarm durumuna girmesi normaldir, makina konumunu bilmediği için Alarm durumunda olup size uyarı vermektedir.
4. Alarm butonuna basarak makinayı aktif etmelisiniz. Sonrasında ise "Machine Home" yapılmalıdır.
5. Machine home 3 ekseni (X,Y ve Z) limit anahtarlarına doğru hareket ettirerek pozisyon sıfırlama yapacaktır. Bu işleme Homing de denmektedir.
6. Homing sonrasında G Kod içeren dosyanızı seçip parça sıfırını vermek için makina spindle'ını ilgili butonlara basarak hareket ettirebilirsiniz.



Nasıl Daha Ayrıntılı Bilgi Alabilirim?

İletişim emailimizden (info@robotus.net) ya da whatsapp hattımız üzerinden (0530 095 1719) iletişime geçebilirsiniz. Makina temel kullanımı dışında ücretli ya da ücretsiz bir teknik destek hizmetimiz makina tutarının da düşük tutulması nedeniyle bulunmamaktadır. Kullanıcılar makina proseslerini öğrenmek (Aşağıdaki linklerde örnekler mevcuttur), tekniklerini geliştirmek ve ilgili programları öğrenmek ile mükelleftir.
