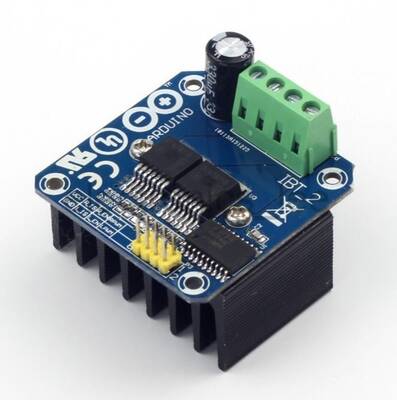

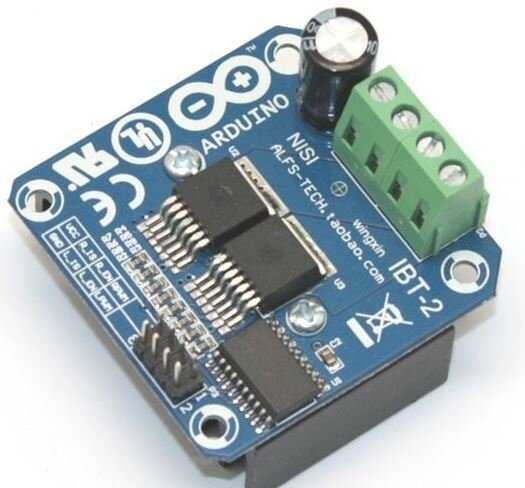

BTS7960B 40 Amper Motor Sürücü Modülü
Sumo robot ve arazi robotu gibi projelerimizde uzun zamandır severek kullandığımız motor sürücü devresidir. Basit bir devre yapısı vardır. Kullanıcı hatalarına karşı dayanıklı bir devredir. Tavsiye ederiz.
- 43 Ampere kadar motorları sürebileceğiniz güçlü bir motor sürücü modülüdür.
- 28V?a kadar voltaj uygulayabilirsiniz.
- Devre iç direnci 26miliohm?dur.

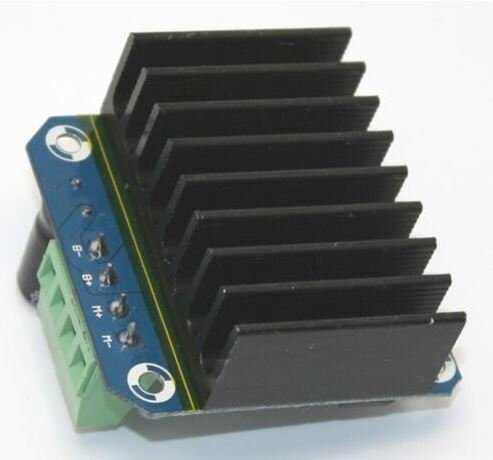

- Büyük soğutucusuyla ek bir soğutma sistemine gerek yoktur.
- MCU?lara doğrudan bağlanabilir.
- Kullanım için pin bağlantısını şu şekilde yapınız:
VCC: 5V
GND: 0V
R_en,L_en: Ortak PWM girişi
*RPWM: Sol Yön
*LPWM: Sağ Yön
B-: 0V
B+: Maksimum 28V
M+,M-: Motor Bağlantıları
* Bu pinler yön (direction) pinleridir. Lojik voltajlarda (0V-5V) çalışmaktadırlar. - Devrede kullanılan BTS7960B Entegresi datasheet dosyası için tıklayınız.
- Maxon, Mabuchi gibi daha yüksek akım çeken DC motorlar (Anlık 50-100A) için uygun değildir. Akım korumasına geçmekte motoru tam verimle sürememektedir. Sınır değerleri içinde kullanınız.
