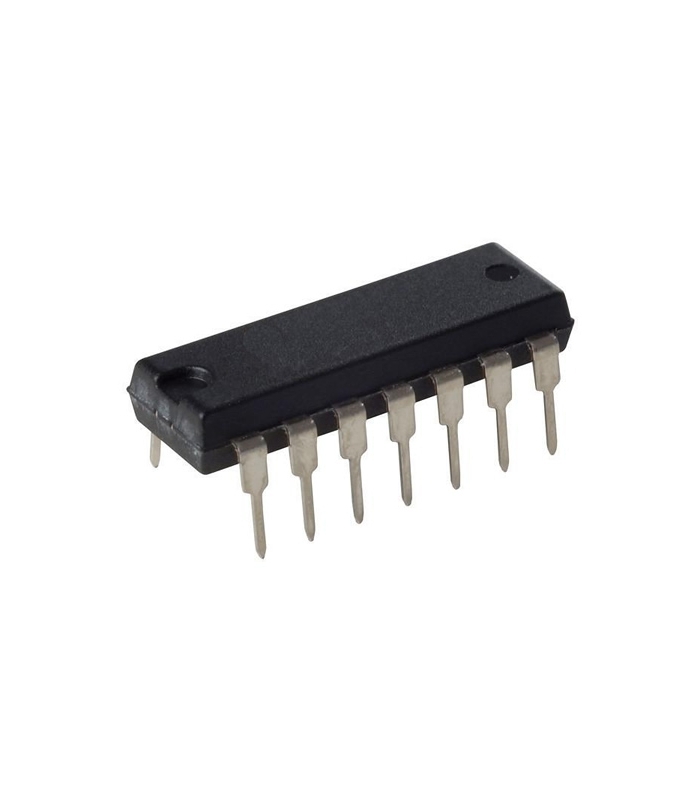

CD4081BE Entegre DIP

CD4081BE Entegre DIP

CD4081BE, quad (4’lü) 2-girişli AND kapı entegresidir. Bu entegre, dijital mantık devrelerinde mantıksal AND işlemini gerçekleştirmek için kullanılır ve 4 bağımsız AND kapısı içerir. Geniş besleme gerilim aralığı, düşük güç tüketimi ve dayanıklı CMOS teknolojisi ile hem prototip hem de endüstriyel devrelerde güvenilir performans sunar.

Teknik Özellikler:

• Fonksiyon: Quad 2-input AND Gate (4 adet 2 girişli AND kapısı)
• Besleme Gerilimi: 3 V – 18 V (geniş gerilim aralığı)
• Çıkış Akımı: ~3.4 mA (yüksek ve düşük için)
• Giriş Akımı (statik): ~1 µA
• Gecikme Süresi (Propagation Delay): Max ~90 ns @ 15 V, 50 pF
• Çalışma Sıcaklığı: -55 °C – +125 °C
• Paket / Kılıf: 14-Pin PDIP / DIP-14, delikli montaj
• Teknoloji: CMOS (düşük güç tüketimi, yüksek gürültü bağışıklığı)
• Uyumluluk: 4000B CMOS lojik ailesi
• Montaj Tipi: Through-Hole (Delikten Geçmeli)

Ne İşe Yarar?

CD4081BE, dijital elektronik projelerinde mantıksal AND işlemini uygulamak için tasarlanmıştır. Bu, giriş sinyallerinin her ikisi de “1” (yüksek) olduğunda çıkışın “1” olacağı anlamına gelir — aksi halde çıkış “0” (düşük) seviyesinde kalır. Bu karakteristik, birçok dijital devre tasarımında temel bir mantık fonksiyonudur.

Kullanım Alanları:

✔ Dijital mantık devreleri
✔ Kontrol sistemleri
✔ Mikrodenetleyici arayüzleri
✔ Eğitim ve laboratuvar projeleri
✔ Endüstriyel otomasyon sistemleri
✔ Prototip ve test devreleri

Neden Bu Ürünü Seçmelisiniz?

Geniş uygulama alanı: Hem hobi hem de endüstriyel projelerde kullanılır.
DIZİ mantık fonksiyonu: 4 adet bağımsız AND kapısı ile esnek dijital tasarım imkanı.
Geniş besleme aralığı: Farklı gerilim seviyelerinde çalışma olanağı.
Düşük güç tüketimi: CMOS teknolojisi ile daha verimli kullanım.
Dayanıklı ve güvenilir: Geniş sıcaklık aralığı ile zorlu ortamlara uygun.

Fiziksel Özellikler:

• Pin Sayısı: 14
• Kılıf Tipi: DIP-14 (Through-Hole)
• Kolay Montaj: Standart delikli devre kartlarında veya breadboard’da kullanılabilir
• Uyumluluk: 4000 serisi entegreler ile doğrudan birlikte çalışabilir

Bu entegre, mantıksal AND fonksiyonunu basitçe devre üzerine uygulamak isteyen herkes için ideal çözümdür; eğitimden prototipe, endüstriyel tasarımdan mikrodenetleyici projelerine kadar geniş bir kullanım yelpazesi sunar.
