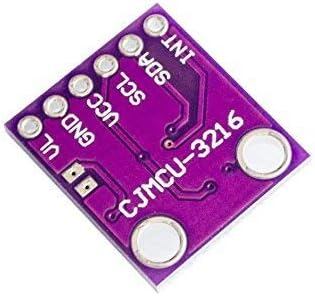

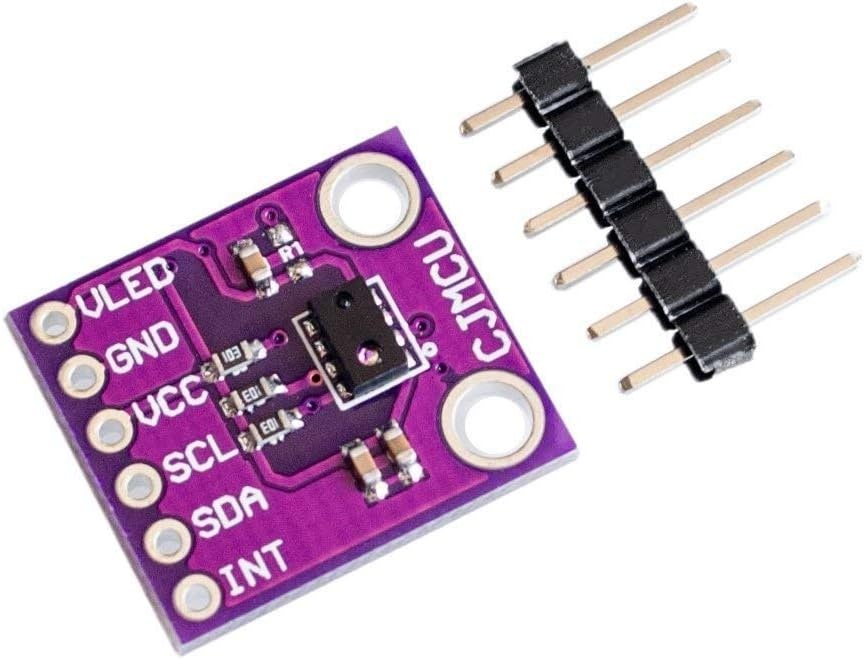

CJMCU-3216 AP3216 Dijital Optik Yakınlık Sensörü

CJMCU-3216 AP3216 Dijital Optik Yakınlık Sensörü

CJMCU-3216 AP3216 Dijital Optik Yakınlık Sensörü, Lite-On AP3216C sensörünü temel alan, ortam ışığı ve yakınlık algılama özelliklerini tek bir modülde birleştiren 3'ü 1 arada dijital optik sensör modülüdür. Modül; dijital ortam ışığı sensörü (ALS), yakınlık sensörü (PS) ve dahili kızılötesi LED'i bir arada sunar.

Sensör, kızılötesi ışık kullanarak yakındaki nesnelerden yansıyan ışığı algılar ve bu bilgiyi dijital olarak işler. Yakınlık algılama fonksiyonu özellikle kısa mesafedeki nesnelerin tespit edilmesi için tasarlanmıştır. Algılama bölgesi ve sensör kazancı yazılım üzerinden yapılandırılabilir. Bu nedenle robotik sistemlerde, temassız algılama uygulamalarında, akıllı cihazlarda ve çeşitli elektronik projelerde kullanılabilir.

AP3216C'nin ortam ışığı sensörü 16-bit dijital çıkış sunar ve dört farklı dinamik aralık seçeneğine sahiptir. Bu yapı, farklı aydınlatma koşullarında ortam ışığının ölçülmesine olanak tanır. Sensör ayrıca 50/60 Hz ışık kaynaklarından kaynaklanabilecek titreşim etkilerini azaltmak için anti-flicker özelliğine sahiptir.

Yakınlık sensörü tarafında ise 10-bit dijital çıkış, ayarlanabilir IR LED akımı, farklı yakınlık kazanç seviyeleri ve yüksek ortam ışığı bastırma özellikleri bulunur. AP3216C, düşük yansıtıcılığa sahip nesnelerin algılanmasına yardımcı olacak şekilde tasarlanmıştır. Ayrıca çapraz konuşma (crosstalk) telafisi ve yanlış tetiklemeleri azaltmaya yardımcı olan özellikler sunar.

Modül, I2C haberleşme arayüzü üzerinden mikrodenetleyiciye bağlanır ve Fast Mode'da 400 kHz'e kadar I2C haberleşmesini destekler. Bu sayede Arduino ve diğer I2C destekli mikrodenetleyici sistemleriyle kullanılabilir. CJMCU-3216 modüllerinde sensörün çalışma gerilimi genellikle 3.3V olarak belirtilmektedir. Modülü doğrudan 5V ile beslemeden önce kullanılan kartın teknik özellikleri mutlaka kontrol edilmelidir.

Özellikler:

• AP3216C tabanlı dijital optik sensör
• 3'ü 1 arada yapı: ALS + Proximity Sensor + IR LED
• Dijital ortam ışığı algılama
• Dijital yakınlık algılama
• Dahili kızılötesi LED
• I2C dijital haberleşme
• 400 kHz'e kadar I2C Fast Mode desteği
• Ortam ışığı için 16-bit etkin doğrusal çıkış
• Yakınlık algılama için 10-bit etkin doğrusal çıkış
• Dört farklı ortam ışığı dinamik aralığı
• Programlanabilir yakınlık kazancı
• Programlanabilir IR LED akımı
• Yüksek ortam ışığı bastırma
• 50/60 Hz anti-flicker özelliği
• Crosstalk telafisi
• Interrupt desteği
• Düşük güç tüketimi
• Kompakt CJMCU modül tasarımı

• Sensör Çipi: AP3216C
• Sensör Tipi: Dijital ortam ışığı ve yakınlık sensörü
• Ortam Işığı Çıkışı: 16-bit, 0-65535
• Yakınlık Çıkışı: 10-bit, 0-1023
• Ortam Işığı Dinamik Aralıkları: 365 / 1460 / 5840 / 23360
• Haberleşme: I2C
• I2C Hızı: 400 kHz'e kadar
• Varsayılan I2C Adresi: 0x1E
• Çalışma Gerilimi: Yaklaşık 2.4-3.6V
• Çalışma Sıcaklığı: -30°C ile +80°C
• IR LED Dalga Boyu: 850 nm
• Yakınlık Algılama: Kısa mesafe, ayarlara ve hedef nesneye bağlı
• Yakınlık Algılama Çıkışı: 10-bit dijital veri

• Arduino ve mikrodenetleyici projeleri
• Robotik uygulamalar
• Yakınlık ve nesne algılama
• Temassız kontrol sistemleri
• Akıllı ev uygulamaları
• Ortam ışığı ölçümü
• Otomatik ekran parlaklığı uygulamaları
• Mobil ve taşınabilir elektronik sistemler
• IoT projeleri
• İnsan veya nesne yakınlık algılama
• Elektronik eğitim ve prototipleme

CJMCU-3216 AP3216, ortam ışığı ve yakınlık algılamayı tek bir dijital modülde birleştiren kompakt ve kullanışlı bir çözümdür. I2C haberleşmesi, programlanabilir algılama özellikleri ve dahili IR LED yapısı sayesinde robotik, IoT, akıllı cihaz ve elektronik prototiplerinde kolayca değerlendirilebilir.
