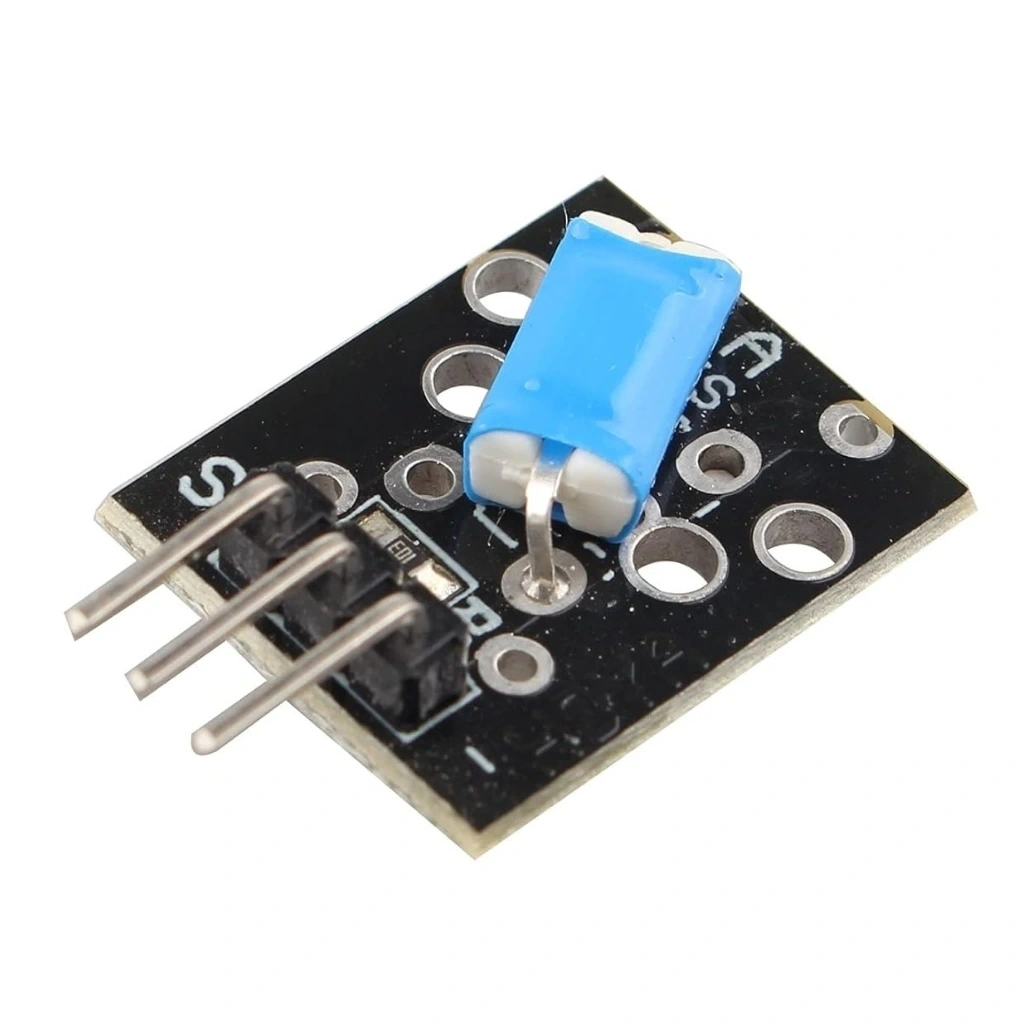

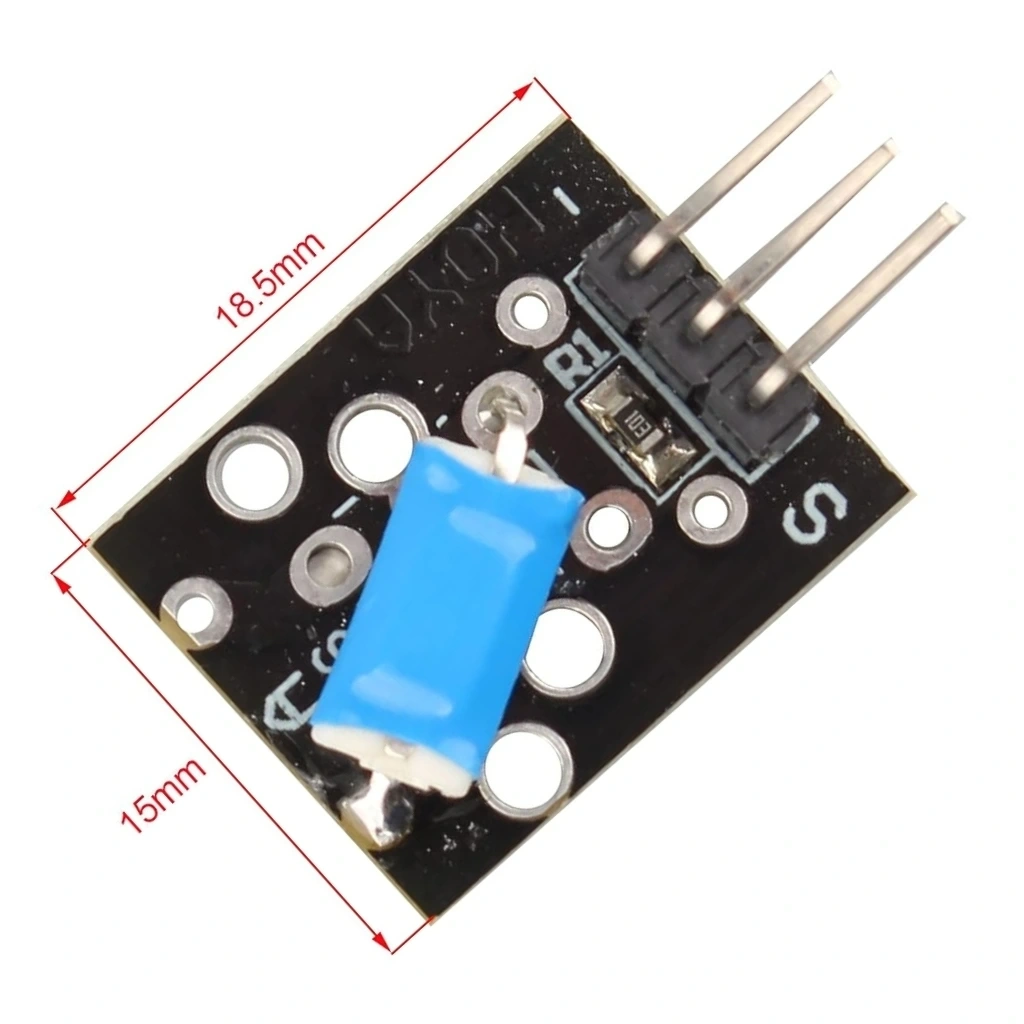

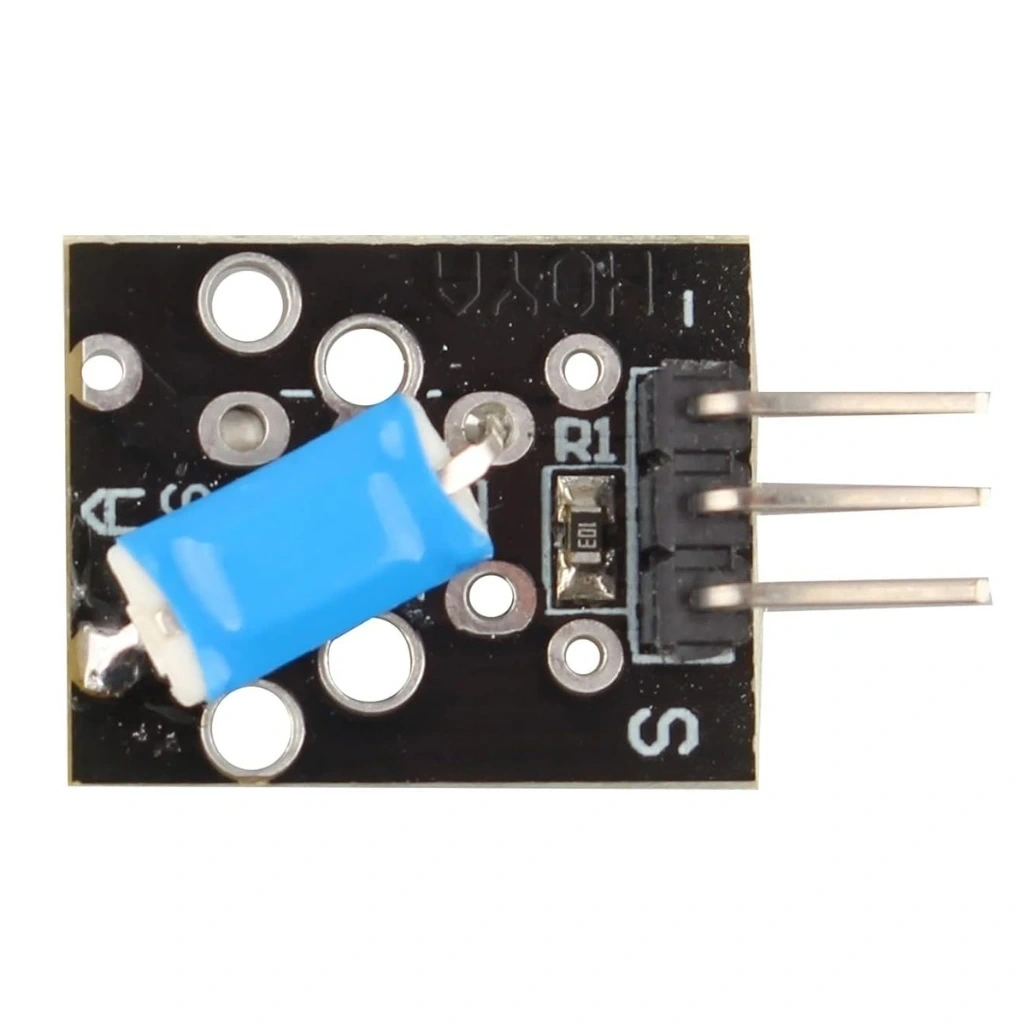

Eğim Anahtar Modülü - Tilt Switch Modülü KY-020

Eğim Anahtar Modülü KY-020, fiziksel konum değişikliklerini (eğim, sarsıntı veya yön değişimi) algılamak için kullanılan basit ve güvenilir bir sensör modülüdür. İçerisinde bulunan metal bilye mekanizması sayesinde belirli bir açıya eğildiğinde devreyi açıp kapatarak dijital sinyal üretir.

Bu sayede karmaşık sensör hesaplamalarına gerek kalmadan “eğim var / yok” mantığıyla çalışan pratik projeler geliştirilmesine olanak sağlar. Arduino, STM32, ESP32 ve Raspberry Pi gibi birçok mikrodenetleyici platformu ile uyumludur.

Teknik Özellikler:

• Model: KY-020
• Çalışma Gerilimi: 3.3V – 5V DC
• Çıkış Tipi: Dijital (0 / 1)
• Sensör Tipi: Metal bilyeli eğim anahtarı
• Bağlantı: 3 pin (VCC, GND, S)
• Çalışma Prensibi: Mekanik anahtarlama (tilt switch)

KY-020 modülünün içinde küçük bir metal bilye bulunur. Sensör düz konumdayken devre açık veya kapalı durumdadır. Modül eğildiğinde bilye hareket eder ve temas noktalarını değiştirerek dijital çıkış sinyali üretir.

Bu yapı sayesinde analog ölçüm yapmaz, sadece eğim algılandığında tetikleme verir.

Kullanım Alanları:

• Robotik projelerde devrilme / eğim algılama
• Basit alarm ve güvenlik sistemleri
• Hareket ve sarsıntı tespiti
• Akıllı cihaz yön algılama uygulamaları
• Eğitim amaçlı elektronik projeler
• Arduino ve STM32 başlangıç projeleri

Avantajlar:

• Kolay bağlantı (3 pin yapı)
• Düşük güç tüketimi
• Hızlı tepki süresi
• Uygun maliyetli çözüm
• Mikrodenetleyiciler ile tam uyum
