JS60F Kızılötesi Cisim Algılama Sensörü

JS60F Kızılötesi Cisim Algılama Sensörü

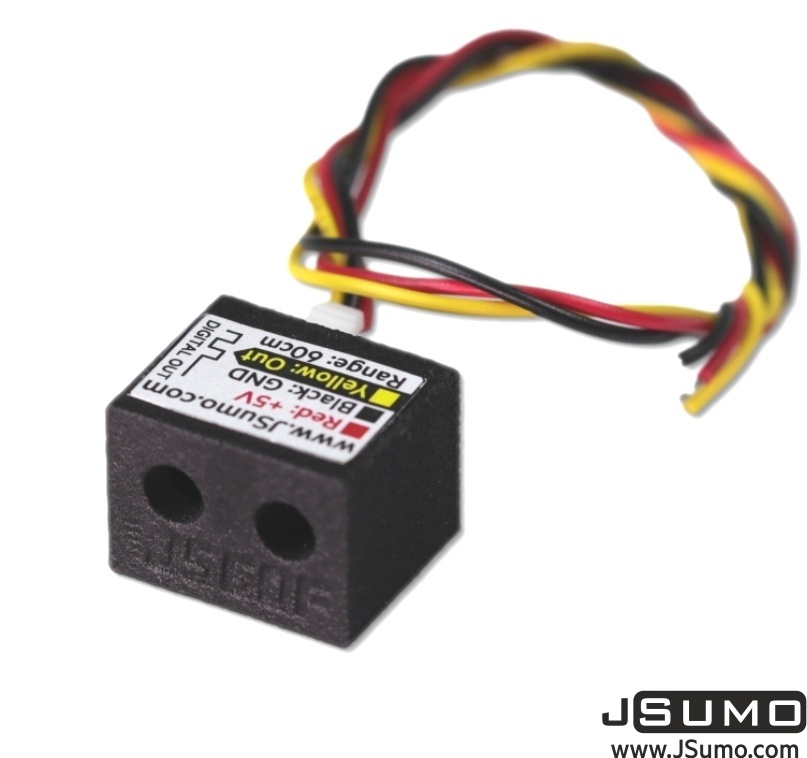

JS60F Kızılötesi Cisim Algılama Sensörü, yaklaşık iki yıllık Ar-Ge çalışmaları ve kullanıcı geri bildirimleri doğrultusunda geliştirilen, uzun menzilli ve kompakt yapıya sahip yeni nesil bir kızılötesi cisim sensörüdür.

Serinin önceki modeli olan JS40F, binlerce robotta kullanılmış ve özellikle Mini Sumo robotlar başta olmak üzere birçok robotik uygulamada kendini kanıtlamıştır. JS60F ise bu deneyimin üzerine geliştirilerek daha uzun algılama mesafesi, daha küçük boyutlar ve daha pratik bağlantı yapısı sunar.

JS60F, cisim veya engel algılandığında dijital TTL çıkış veren aktif bir kızılötesi sensördür. Dar algılama açısı sayesinde özellikle robotlarda karşıdaki cisimlerin algılanması için ideal bir çözüm sunar.

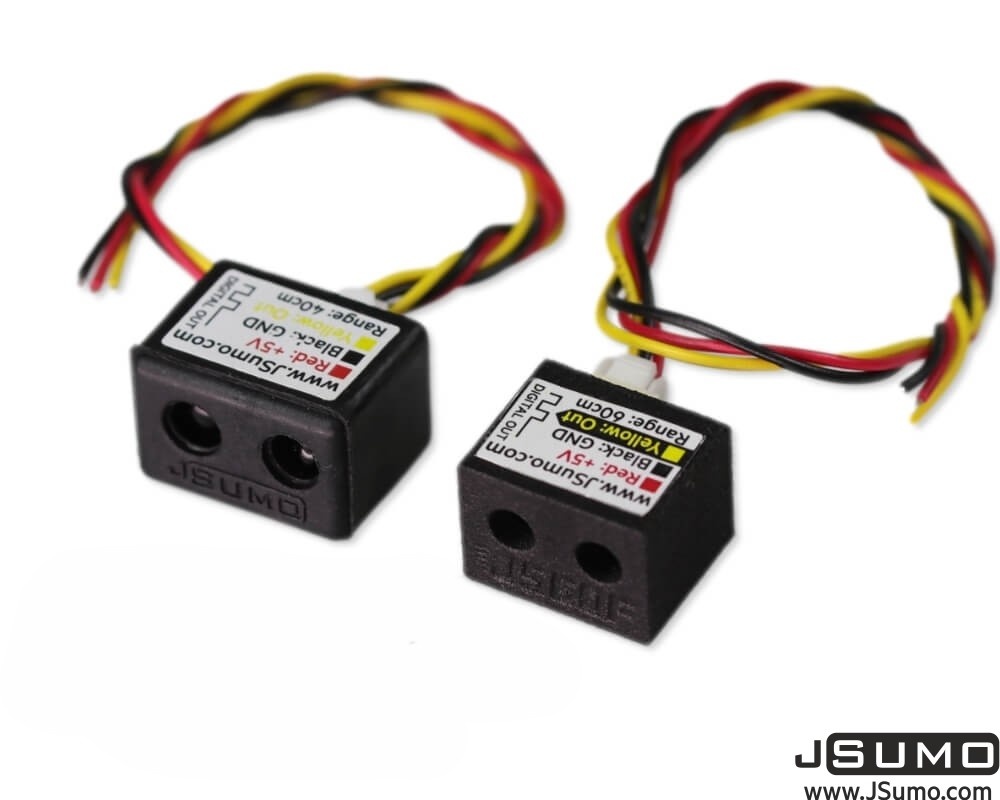

JS40F'e Göre Geliştirmeler:

JS60F, önceki modele kıyasla daha kompakt ve daha uzun menzilli olacak şekilde yeniden tasarlanmıştır.

• Algılama mesafesi 20 cm'ye kadar artırılmıştır.
• Sensör genişliği %16 azaltılarak 18,5 mm'den 15,7 mm'ye düşürülmüştür.
• Sensör yüksekliği %6 azaltılarak 13,7 mm'den 12,9 mm'ye düşürülmüştür.
• Sensör kalınlığı %6 azaltılarak 12,4 mm'den 11,7 mm'ye düşürülmüştür.
• Yeni nesil kilitli konnektör yapısına geçilmiştir.
• 20 cm kablo ile birlikte gelir.
• Daha ince kablo yapısı sayesinde çoklu sensör kullanılan robotlarda daha düzenli ve kompakt kablo yerleşimi sağlar.

Boyutlardaki bu küçülme yalnızca fiziksel ölçülerin azaltılmasından ibaret değildir. Sensör, devre kalitesi, ölçüm kararlılığı ve algılama performansından ödün vermeden mümkün olan en kompakt formda tasarlanmıştır.

Teknik Özellikler:

• Çalışma Gerilimi: 3,3V – 5V
• Çalışma Akımı: 10 mA
• Çıkış Tipi: TTL Dijital Çıkış
• Algılama Açısı: ±10°
• Tepki Süresi: 0,9 ms
• Ağırlık: Sadece 3,5 gram
• Ters Gerilim Koruması: Mevcuttur
• Kablo Uzunluğu: 20 cm
• Konnektör: Kilitli konnektör

Not: Sensör 3,3V ile çalıştırılabilir ancak 3,3V kullanımında algılama mesafesi azalacaktır. Maksimum algılama performansı için 5V besleme önerilir.

Kompakt Tasarım, Daha Kolay Robot Entegrasyonu:

Robotların karmaşıklığı arttıkça sensör, motor, kontrol kartı ve diğer elektronik bileşenlerin yerleşimi için kullanılabilir alan da azalır. JS60F'nin kompakt tasarımı bu noktada önemli bir avantaj sağlar.

Özellikle birden fazla sensörün aynı robot üzerinde kullanıldığı Mini Sumo robot tasarımlarında, sensörlerin daha az yer kaplaması sayesinde elektronik yerleşimi kolaylaştırır ve daha düzenli bir montaj imkânı sunar.

İnceltilmiş kablo yapısı da çok sayıda sensör kullanılan robotlarda kablo karmaşasını azaltarak daha temiz bir elektronik montaj elde edilmesine yardımcı olur.

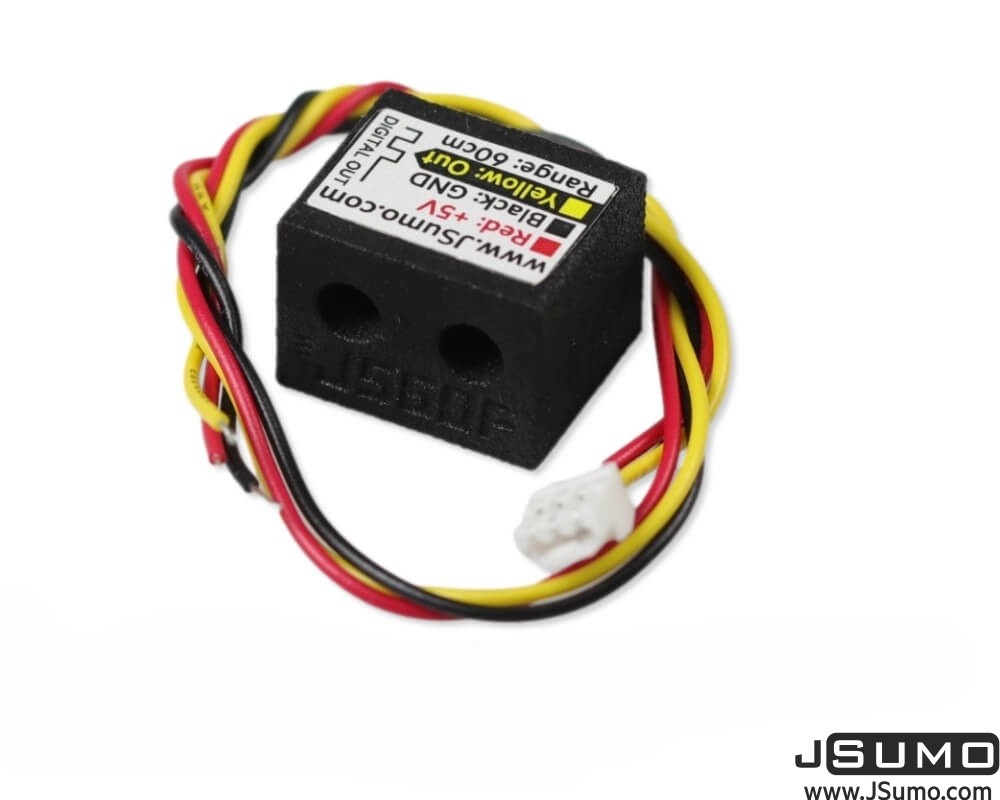

Kilitli Konnektör ile Güvenli Bağlantı:

JS60F'de bağlantı kolaylığı ve bakım işlemlerini iyileştirmek amacıyla yeni bir kilitli konnektör sistemi kullanılmıştır.

Sensörle birlikte gelen 20 cm kablo, robot içerisinde bağlantı için yeterli esnekliği sağlarken kilitli konnektör yapısı bağlantının daha güvenli ve pratik şekilde yapılmasına yardımcı olur.

Kullanım Alanları:

JS60F özellikle hızlı ve güvenilir cisim algılamanın önemli olduğu robotik uygulamalar için geliştirilmiştir.

• Sumo Robotlar
• Engelden Kaçan Robot
• Labirent Robotu
• Çizgi ve Robotik Uygulamaları
• Fabrika Otomasyonları
• Endüstriyel Makineler
• Otomatik Kapı Sistemleri
• Otopark Sistemleri
• Kepenk Sistemleri
• Alarm Sistemleri
• Özel Robotik Projeler

Neden JS60F?

JS60F, serinin önceki modeli JS40F'nin kanıtlanmış yapısını daha uzun algılama mesafesi ve daha kompakt tasarımla bir araya getirir.

Daha uzun menzil, daha küçük boyut, daha hızlı tepki ve güvenli bağlantı özellikleri sayesinde özellikle performans ve alan tasarrufunun önemli olduğu robot projeleri için güçlü bir cisim algılama çözümüdür.

Robotunuzda daha az yer kaplayan, daha uzun menzilli ve daha düzenli bir sensör arıyorsanız JS60F sizin için geliştirildi.
