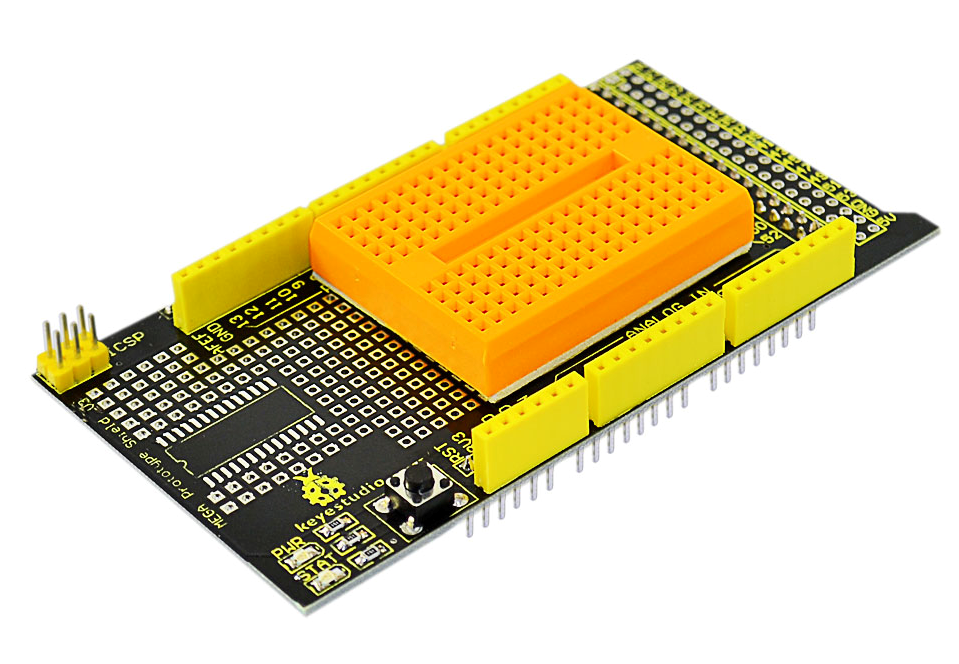

Keyestudio ProtoShield özellikle MEGA 2560 için tasarlanmıştır. Doğrudan üzerinde özel devreler ve lehim elektroniği tasarlamanızı kolaylaştırır.
Rahat kullanım için, kalkan üzerinde hem bağlı hem de bağlantısız aralıklı açık deliklerin geniş bir prototipleme alanı vardır.
Makinede SMD yongasına ayrılmış bir lehim pozisyonu da vardır. Arduino kartınızla test etmek için SMD IC'leri prototipleme alanına kolayca lehimleyebilirsiniz.
Ayrıca, yeterli bağlantı noktası kaynağı sağlayarak bir dizi güç ve toprak geçiş deliğini genişletir.
Prototipleme alanına 170 delikli küçük bir breadboard (dahil) bile yapıştırabilirsiniz. Kalkandaki elemanları doğrudan kaynaklayabilir veya küçük breadboard ile devreleri bağlayabilirsiniz.

Özellikler

•  MEGA 2560 kontrol kartına takılabilir
•  5V, 3V ve Arduino Vin pinlerini genişletir
•  Sıfırla düğmesiyle birlikte gelir
•  Bir güç ledi ve bir D13 göstergesi ile birlikte gelir
•  ICSP arayüzünü genişletir
•  Arduino'nun tüm kontrol pimlerini ve güç pimlerini uzatır
•  Arduino ile eşleşen prototip devreleri kurabilme
•  28PIN çip ile kaynak yapabilir
•  170 delikli küçük bir breadboard içerir


Uyumlu Denetleyici

• keyestudio MEGA 2560 R3
• Arduino MEGA 2560 R3

Teknik Detaylar

• Ebatlar: 106mm x 56mm x 19mm
• Ağırlık: 27.2g

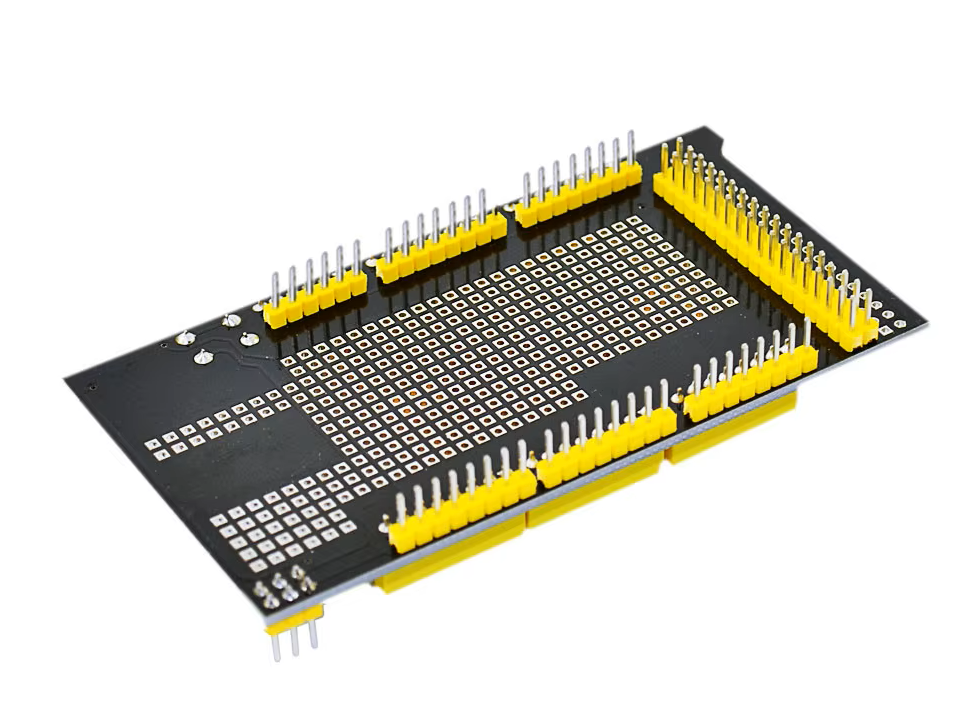

Arkadan Görünüm

Pin Şeması

Örnek Kullanım

Öncelikle 170 bağlantı noktalı devre kartını Proto Shield'ın prototipleme alanına yapıştırabilirsiniz. Kalkanı UNO R3 kartının üzerine yerleştirin. Devre deneylerini oluşturmak için birkaç LED, direnç ve devre kartı bağlantı kablosu kullanın.

Paket İçeriği

• MEGA ProtoShield V3 x1
• Mini Breadboardx1

Kaynaklar

• Kullanım Kılavuzu: https://drive.google.com/open?id=12cLBhSTd2D3vWJKhtmoS72H5RLwY50n-
