Mini Reed Röle Kartı

Mini Reed Röle Kartı

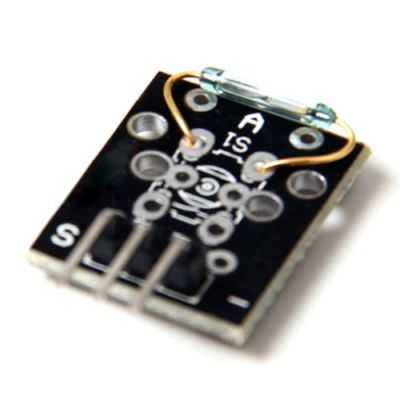

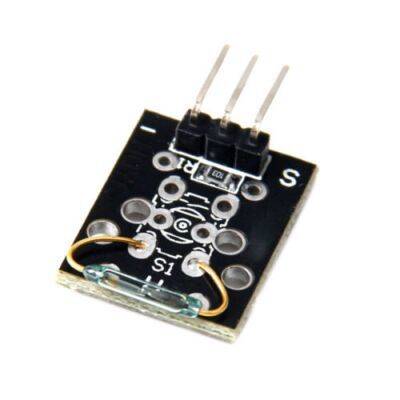

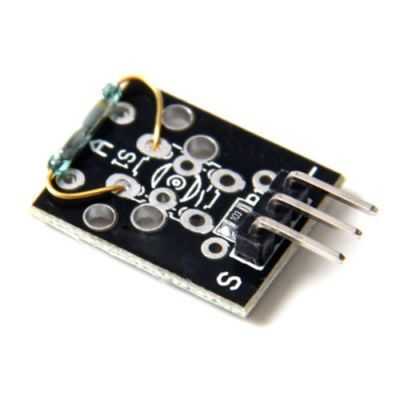

Mini Reed Röle Kartı, manyetik alan varlığını algılayarak dijital çıkış sağlayan kompakt ve kolay kullanılabilen bir modüldür. Kart üzerinde bir adet reed röle (manyetik anahtar) bulunur ve bu sensör, mıknatıs yaklaştırıldığında kontak durumunu değiştirerek dijital bir tetikleme sinyali üretir. Bu sayede kapı/güvenlik sistemleri, manyetik konum algılama ve enkoder uygulamaları gibi projelerde rahatlıkla kullanılabilir.

Kart, manyetik algılama ve dijital çıkış gerektiren projeler için mikrodenetleyicilerle (Arduino, ESP32, Raspberry Pi vb.) doğrudan entegrasyon sağlayacak şekilde düzenlenmiştir. Küçük ve esnek tasarımı sayesinde dik ya da yatay monte edilerek kullanılabilir.

Teknik Özellikler:

• Algılama Tipi: Reed röle (manyetik anahtar)
• Çıkış Tipi: Dijital (HIGH/LOW)
• Normal Durum: Normalde açık (NO — reed açık)
• Tetikleme: Mıknatıs yaklaştırıldığında röle kapanır
• Besleme Gerilimi: 5 V DC
• Çıkış Seviyesi: 5 V dijital TTL
• Montaj: Dik veya yatay kullanım desteği
• Platform Uyumu: Arduino, ESP32, Raspberry Pi ve diğer mikrodenetleyiciler
• Uygulamalar: Kapı alarm sistemleri, enkoder sistemleri, manyetik konum algılama vb.

Çalışma Prensibi:

Reed röle, cam bir tüp içine yerleştirilmiş iki metal kontak içerir. Bu kontaklar normalde ayrık (açık) durumdadır. Bir manyetik alan (mıknatıs) yaklaştırıldığında, kontaklar manyetik alanın etkisiyle kapanır ve devre tamamlanır. Kart üzerindeki çıkış pini bu değişimi 5 V dijital sinyale dönüştürerek mikrodenetleyicilere iletir.

Bağlantı ve Kullanım:

Kart üzerinde üç ana pin bulunur:

PİN                         İŞLEV

VCC                        5V Besleme

GND                        Toprak

OUT/DATA             Dijital Çıkış (HIGH/LOW)

Arduino ile Basit Bağlantı:

• VCC → Arduino 5V
• GND → Arduino GND
• OUT / DATA → Arduino Dijital Pin (ör. D2)

Arduino’da dijital pin üzerinden sinyal okunarak mıknatıs algılandığında HIGH (5V), uzaklaştığında LOW (0V) değeri alınır.

Kullanım Alanları:

Bu mini reed röle kartı aşağıdaki uygulamalarda sıklıkla kullanılır:

✔ Kapı – pencere alarm sistemleri
✔ Manyetik konum algılama
✔ Manyetik enkoder ve hız ölçerler
✔ Proximity / yakınlık algılama
✔ Otomasyon projeleri
✔ Güvenlik sistemleri
✔ Arduino ve mikrodenetleyici laboratuvar projeleri

Avantajları:

✔ Basit ve hızlı bağlantı imkânı
✔ Mikrodenetleyicilerle doğrudan uyum
✔ Hem dik hem yatay montaj seçeneği
✔ Düşük maliyetli ve kompakt tasarım
✔ Manyetik giriş sensör uygulamaları için ideal
