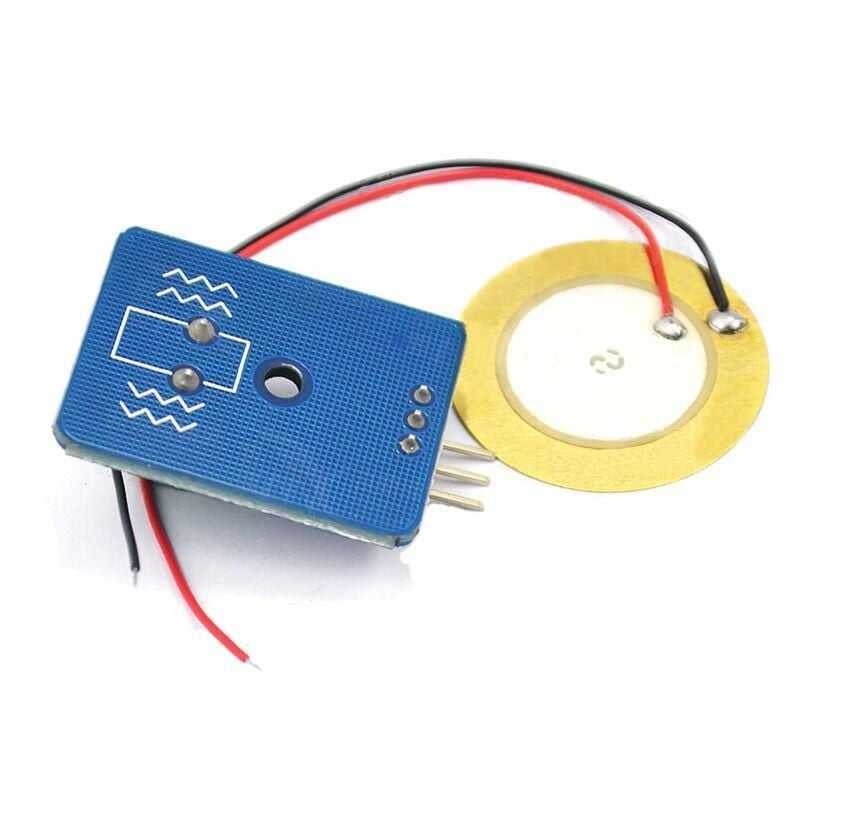

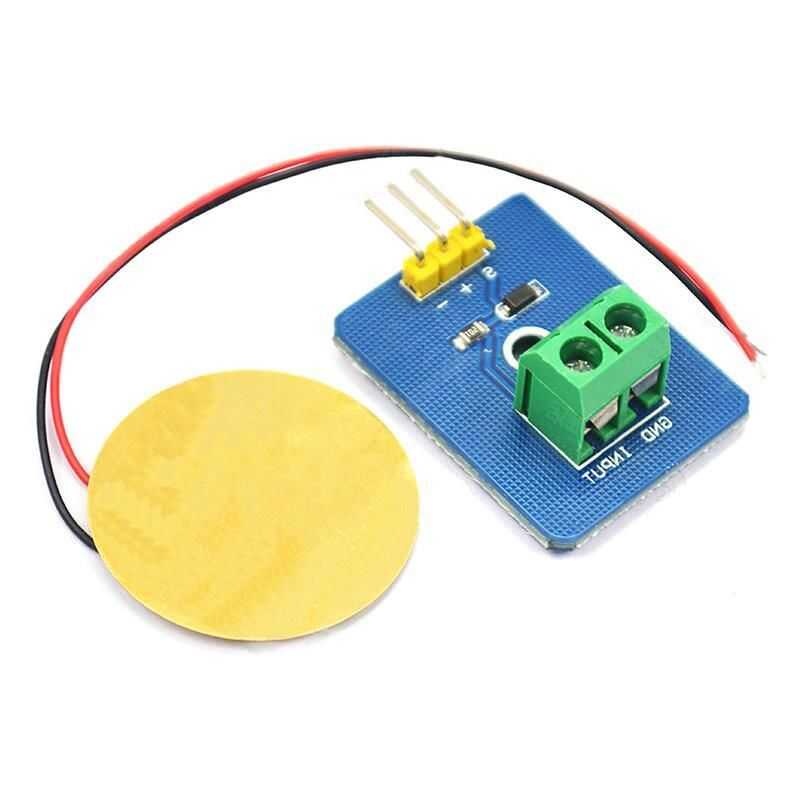

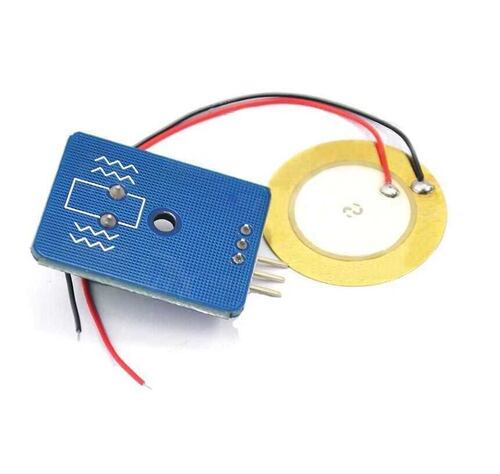

Piezoelektrik Seramik Titreşim Sensörü

Piezoelektrik Seramik Titreşim Sensörü

Piezoelektrik Seramik Titreşim Sensörü, mekanik titreşim, darbe, sarsıntı ve basınç değişimlerini algılamak için kullanılan analog çıkışlı bir sensör modülüdür. Piezoelektrik seramik elemanın mekanik hareketi elektriksel sinyale dönüştürmesi prensibiyle çalışır.

Sensör titreşim veya darbe aldığında elektriksel bir sinyal üretir. Oluşan sinyal, titreşimin şiddetine bağlı olarak değişebildiği için mikrodenetleyici üzerinden analog olarak okunabilir. Bu özelliği sayesinde yalnızca titreşim olup olmadığını algılamak yerine, farklı titreşim seviyelerini yazılım üzerinden karşılaştırmak ve uygulamaya özel eşik değerleri belirlemek mümkündür.

Modülün analog sinyal çıkışı, Arduino ve benzeri geliştirme kartlarının analog girişleri üzerinden kolayca okunabilir. Örneğin Arduino UNO üzerinde sensörün S çıkışı bir analog girişe bağlanarak titreşim sırasında oluşan değerler seri port üzerinden izlenebilir.

3.3V veya 5V besleme ile çalışabilmesi ve düşük güç tüketimi sayesinde Arduino, ESP32 ve diğer mikrodenetleyici tabanlı elektronik projelerde kullanılabilir. Kompakt modül yapısı, prototip ve eğitim projelerinde kolay entegrasyon sağlar.

Özellikler:

• Piezoelektrik seramik tabanlı titreşim algılama
• Analog sinyal çıkışı
• Titreşim ve mekanik darbeleri algılama
• Titreşim şiddetinin analog olarak izlenmesine olanak sağlar
• 3V ve 5V besleme desteği
• Düşük güç tüketimi
• Arduino ve mikrodenetleyici platformlarıyla uyumlu
• Kompakt modül tasarımı
• Basit bağlantı yapısı
• Gerçek zamanlı analog sinyal okuma

Piezoelektrik seramik eleman mekanik olarak titreştirildiğinde veya darbe aldığında piezoelektrik etki nedeniyle elektriksel bir sinyal oluşturur. Bu sinyal modülün S (Signal) çıkışından analog olarak alınır.

Titreşim miktarı değiştikçe analog çıkışta okunan değer de değişebilir. Böylece mikrodenetleyici, sensörden gelen veriyi okuyarak titreşim seviyelerini karşılaştırabilir ve belirlenen eşik değerlere göre farklı işlemler gerçekleştirebilir.

Bu çalışma prensibi, sensörü yalnızca basit bir aç/kapa titreşim anahtarı olmaktan çıkararak titreşim seviyesinin yazılım ile değerlendirilmesine uygun hale getirir.

Teknik Özellikler:

• Sensör Tipi: Piezoelektrik seramik titreşim sensörü
• Çıkış Tipi: Analog
• Besleme Gerilimi:3V / 5V DC
• Çalışma Akımı: <1mA
• Çalışma Sıcaklığı: -10°C ile +70°C
• Arayüz: Analog sinyal çıkışı
• Pinler: S (Signal), + (VCC), - (GND)
• Modül Boyutu: Yaklaşık 30 x 23 mm
• Sensör Yapısı: Piezoelektrik seramik eleman

• Arduino titreşim algılama projeleri
• Robotik projeler
• Darbe ve sarsıntı algılama
• Elektronik davul ve müzik projeleri
• Alarm ve güvenlik sistemleri
• Mekanik titreşim izleme
• Makine ve ekipman titreşim takibi
• Eğitim ve elektronik deneyleri
• IoT tabanlı titreşim izleme sistemleri
• Mikrodenetleyici tabanlı sensör uygulamaları

Piezoelektrik Seramik Titreşim Sensörü, titreşim ve mekanik darbeleri analog olarak algılamak isteyen projeler için pratik ve düşük güç tüketimli bir çözümdür. Analog çıkışı sayesinde titreşim seviyelerinin mikrodenetleyici ile okunmasına ve yazılım üzerinden değerlendirilmesine olanak sağlar.
