QRD1114 Sensörü (Optoküplör)

QRD1114 Optoküplör Sensörü

QRD1114, kızılötesi (IR) ışık yayan bir LED ve bu ışığı algılayan bir NPN fototransistörden oluşan yüksek kaliteli bir optoküplör sensördür. Çizgi izleyen robotlar, kontrast algılama ve renk ayrımı gibi uygulamalarda mükemmel performans sergiler. Gün ışığından diğer sensörlere göre çok daha az etkilenir, bu da onu dış mekan projeleri için ideal kılar.

Teknik Özellikler:

• Algılama Mesafesi: 1,27 mm
• Kollektör-Emitör Gerilimi: 30 V
• İleri Akım: 50 mA
• Ters Gerilim: 5 V
• Çalışma Gerilimi: 3.3V – 5V DC (Arduino uyumlu)
• Montaj Tipi: DIP-4 (kolay lehimleme için)

Çalışma Prensibi:

QRD1114, karşılıklı olarak yerleştirilmiş bir kızılötesi LED ve NPN fototransistörden oluşur. LED'den yayılan ışık, önündeki yüzeyden yansır ve fototransistör tarafından algılanır. Bu yansıyan ışığın yoğunluğu, yüzeyin rengine ve özelliklerine bağlı olarak değişir, bu da sensörün çevresel kontrastları algılamasını sağlar.

Kullanım Alanları:

• Çizgi İzleyen Robotlar: Yol algılama ve takip sistemlerinde kullanılır.
• Kontrast Algılama: Farklı renk ve yüzeyleri ayırt etme uygulamalarında etkilidir.
• Renk Ayrımı: Farklı renkleri ayırt etme ve sınıflandırma sistemlerinde kullanılır.

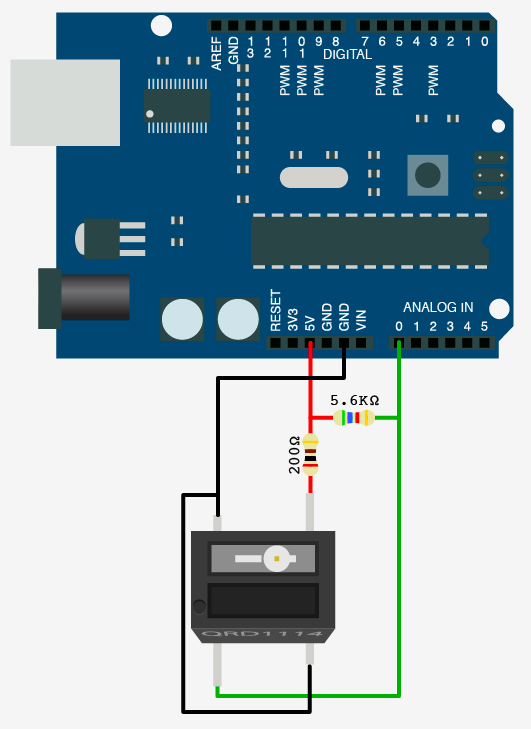

• Arduino Projeleri: Arduino ile kolay entegrasyon sağlar; iki direnç ile basit bağlantı yapılabilir.

Avantajlar:

• Yüksek Hassasiyet: Gün ışığından minimum etkilenme ile yüksek doğruluk.
• Kompakt Tasarım: Küçük boyutları sayesinde sınırlı alanlarda kullanım.
• Kolay Entegrasyon: Arduino ve diğer mikrodenetleyicilerle uyumlu, basit bağlantı.
• Geniş Uygulama Yelpazesi: Robotik, otomasyon ve güvenlik sistemlerinde geniş kullanım alanı.

QRD1114, projelerinizde yüksek hassasiyetli algılama ve güvenilir performans arayanlar için ideal bir sensördür. Kompakt yapısı ve kolay entegrasyonu sayesinde çeşitli uygulamalarda esneklik sağlar. Arduino ile uyumlu çalışması, hobi ve eğitim projeleri için mükemmel bir seçimdir.
