TCS3200 Renk Sensörü Kartı - Sensör Yuvalı

TCS3200 Renk Sensörü Kartı - Sensör Yuvalı

TCS3200 Renk Sensörü Kartı, TAOS TCS3200 renk algılama çipi ve 4 adet beyaz LED ile donatılmış tam bir renk dedektör modülüdür. Bu sensör kartı, hemen hemen tüm görünür renkleri algılayabilir ve renk tanıma, test şeridi okuma, renge göre sıralama, ortam ışığı algılama, kalibrasyon ve renk eşleştirme gibi uygulamalarda kullanılabilir. Ürün üzerinde yer alan sensör yuvası, dış ortam etkilerini azaltarak daha doğru ve kararlı ölçümler yapılmasını sağlar.

Teknik Özellikler:

• Sensör Çipi: TAOS TCS3200 renk algılayıcı
• LED Aydınlatma: 4 adet beyaz LED (ortam ışığı etki kontrolü)
• Giriş Gerilimi: 2.7 V – 5 V (tek besleme)
• Arayüz: Dijital TTL
• Çıkış: Frekans çıkışı (renk yoğunluğuna göre ölçüm)
• Programlanabilir: Çıkış frekansı tam ölçekli olarak programlanabilir
• Boyutlar: 28.4 × 28.4 mm
• Mikrodenetleyici İletişimi: Doğrudan Arduino, ESP32, STM32 vb. ile bağlantı
• Sensör Yuvası: Dış etkenlerden izole ölçümler için özel konumlandırma alanı

Çalışma Prensibi:

TCS3200, renkleri algılamak için 64 fotodiyotlu bir diziyi kullanır. Bu fotodiyotlar üzerinde kırmızı, yeşil, mavi filtreler ve filtresiz (clear) alanlar bulunur. Sensör, gelen ışığı RGB bileşenlerine ayırır ve her bir bileşenin yoğunluğunu frekans şeklinde dijital sinyale dönüştürür. Bu frekans değeri mikrodenetleyici tarafından okunarak renk bilgisi elde edilir.

Sensör üzerindeki S2 ve S3 pinleri, ölçülecek renk tipini seçmek için kullanılır (örneğin kırmızı, mavi, yeşil). Sensör, dış aydınlatmanın etkisini azaltmak için 4 beyaz LED ile nesneyi sabit ışıkla aydınlatabilir ve daha tutarlı renk ölçümleri sağlar.

Kullanım Alanları:

TCS3200 renk sensörü kartı aşağıdaki uygulamalarda yaygın olarak kullanılır:

• Arduino / ESP32 renk algılama projeleri
• Kalibrasyon ve test şeridi okumaları
• Renk sıralama sistemleri
• Ortam ışığı algılama
• Renk eşleştirme ve filtreleme uygulamaları
• Otomatik kontrol ve robotik projeler

Bağlantı ve Entegrasyon:

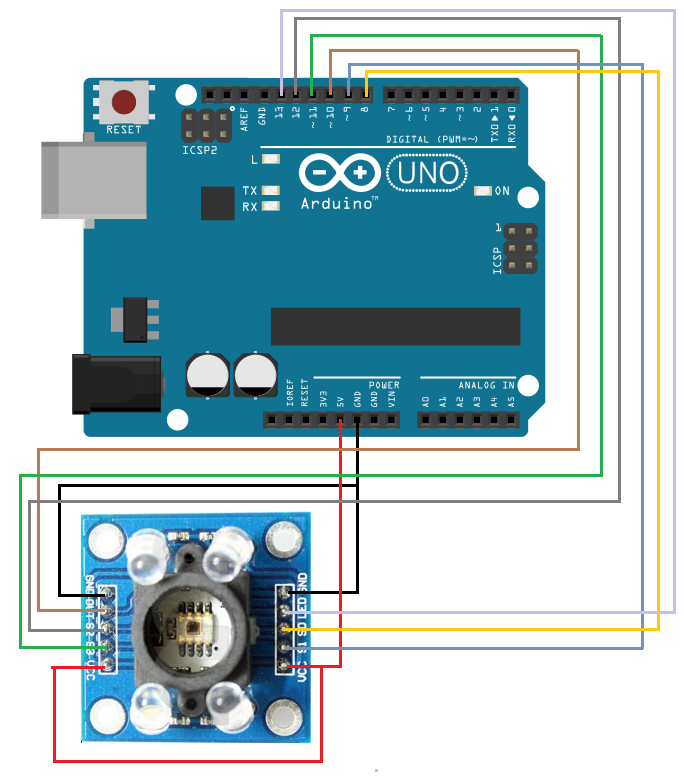

Modül, dijital TTL arayüzü sayesinde doğrudan mikrodenetleyicilere bağlanabilir. Arduino gibi platformlarda S0–S3 pinleri aracılığıyla renk seçim ve frekans ölçeklendirme yapılır ve OUT pini üzerinden frekans verisi okunur. Beyaz LED’ler isteğe bağlı olarak mikrodenetleyici üzerinden kontrol edilebilir.

Avantajları:

• Geniş renk algılama yeteneği: Görünür renklerin çoğunu tespit edebilir
• Sensör yuvası: Dış etkenlerden izole ve daha kararlı ölçümler
• Kolay entegrasyon: Mikrodenetleyicilerle hızlı kullanım
• Programlanabilir çıkış: Ölçeklenebilir frekans çıkışı sayesinde hassas ayarlamalar
• LED aydınlatma: Düşük ışık koşullarında bile doğru renk algılama

 Sensör datasheeti için tıklayınız.
