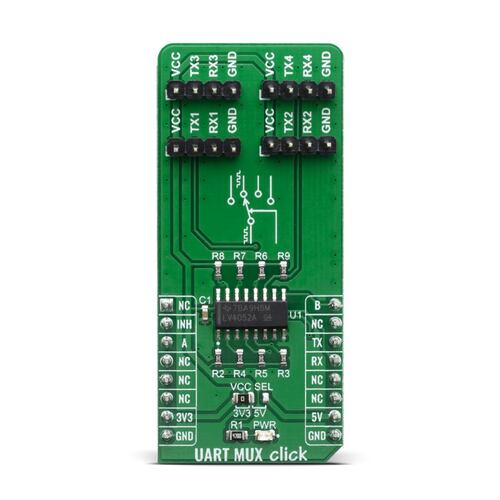

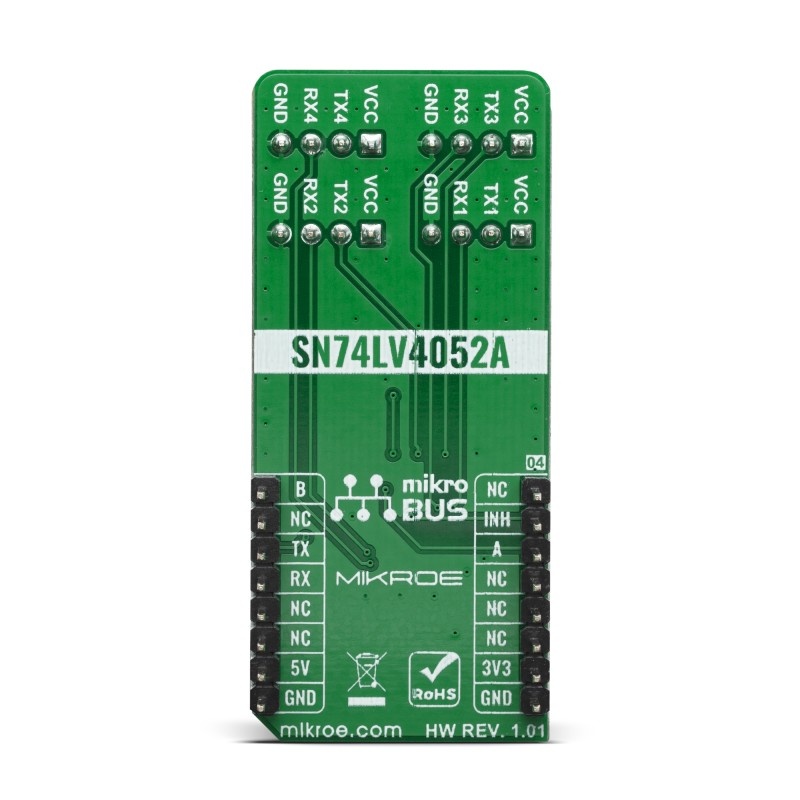

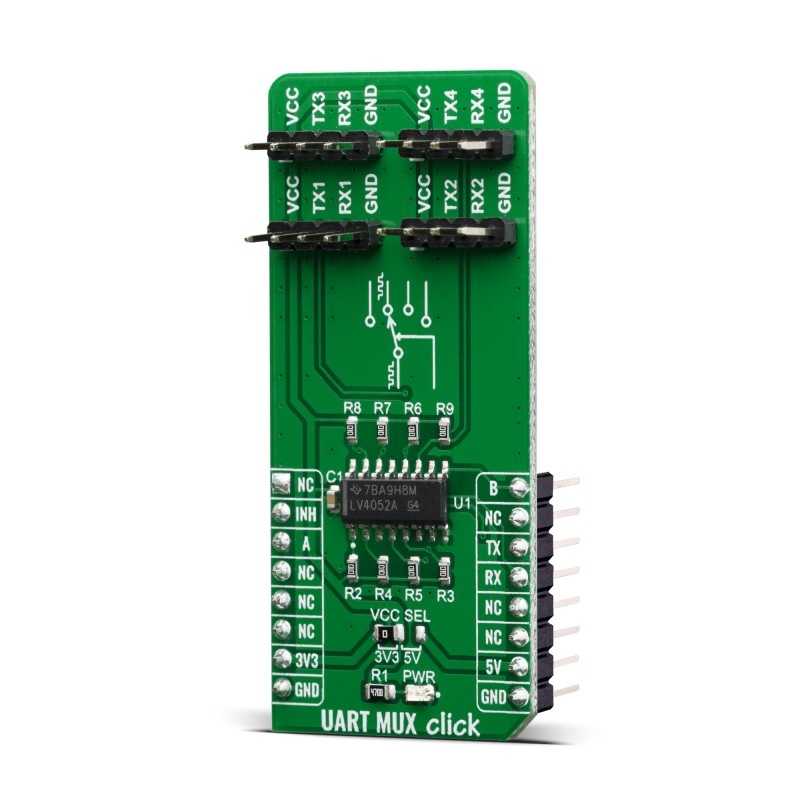

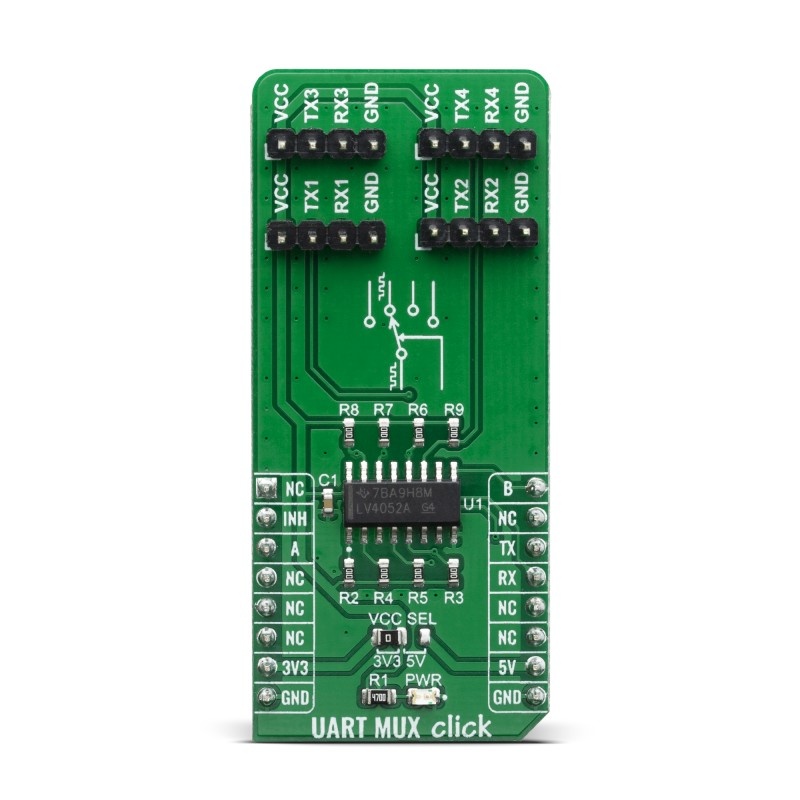

UART MUX Click - SN74LV4052A UART Çoklayıcı Geliştirme Kartı

UART MUX Click - SN74LV4052A UART Çoklayıcı Geliştirme Kartı

UART MUX Click, tek bir UART (RX/TX) haberleşme hattını dört farklı UART cihazı arasında seçilebilir hale getiren profesyonel bir çoklayıcı (Multiplexer) geliştirme kartıdır. Kartın merkezinde Texas Instruments tarafından geliştirilen SN74LV4052A Dual 4-Channel Analog Multiplexer/Demultiplexer entegresi bulunmaktadır.

İki adet adres seçme pini (A ve B) kullanılarak dört farklı UART kanalından istenilen biri seçilebilir. Böylece mikrodenetleyicinizin tek UART portu ile birden fazla UART tabanlı modül arasında kolayca geçiş yapabilirsiniz.

UART MUX Click; Arduino, STM32, ESP32, PIC, AVR, Raspberry Pi Pico ve diğer mikrodenetleyicilerle kullanılabilecek şekilde tasarlanmıştır. 3.3V ve 5V sistemlerle uyumlu çalışması sayesinde gömülü sistem projelerinde esnek kullanım sunar.

Özellikleri:

• Texas Instruments SN74LV4052A çoklayıcı entegresi
• 1 adet UART girişini 4 farklı UART çıkışına yönlendirme
• RX ve TX hatlarını birlikte anahtarlama
• 2V - 5.5V çalışma gerilimi
• 3.3V ve 5V sistem desteği
• Çok düşük kaçak akım (Low Leakage Current)
• Düşük kanal geçiş direnci
• Düşük Crosstalk (kanallar arası girişim)
• GPIO kontrollü kanal seçimi
• mikroBUS™ uyumlu Click Board tasarımı
• UART haberleşmesini kesmeden kanal değiştirme imkanı
• Geliştirme ve prototipleme projeleri için ideal yapı

Çalışma Prensibi:

Kart üzerinde bulunan SN74LV4052A entegresi iki adet bağımsız 4 kanallı analog çoklayıcı içerir. UART haberleşmesinde gerekli olan RX ve TX sinyalleri bu iki çoklayıcı üzerinden aynı anda yönlendirilir.

Mikrodenetleyici yalnızca iki seçim pini kullanarak dört farklı UART cihazından istediğini aktif hale getirebilir.

Seçim mantığı:

A             B                    AKTİF KANAL

0            0                       UART 1

1            0                       UART 2

0            1                       UART 3

1            1                       UART 4

INH (Inhibit) pini aktif edildiğinde tüm kanallar devre dışı bırakılır.

Kullanım Alanları:

• Çoklu UART cihaz yönetimi
• GPS modülleri
• Bluetooth modülleri
• LoRa haberleşme sistemleri
• GSM/GPRS modemleri
• RFID okuyucular
• Barkod okuyucular
• Endüstriyel seri haberleşme sistemleri
• Veri toplama cihazları
• Robotik projeler
• IoT uygulamaları
• Gömülü sistem geliştirme
• Test ve doğrulama sistemleri

Avantajları:

• Tek UART portuyla dört farklı cihazın kontrol edilmesini sağlar.
• Mikrodenetleyicinin ek UART ihtiyacını azaltır.
• Düşük güç tüketimi sayesinde bataryalı sistemler için uygundur.
• Analog anahtarlama yapısı sayesinde temiz sinyal geçişi sunar.
• Düşük girişim ve düşük kaçak akım ile güvenilir haberleşme sağlar.
• Hem 3.3V hem de 5V sistemlerle uyumlu çalışır.
• mikroSDK kütüphanesi sayesinde yazılım geliştirme süreci kolaylaştırılmıştır.
