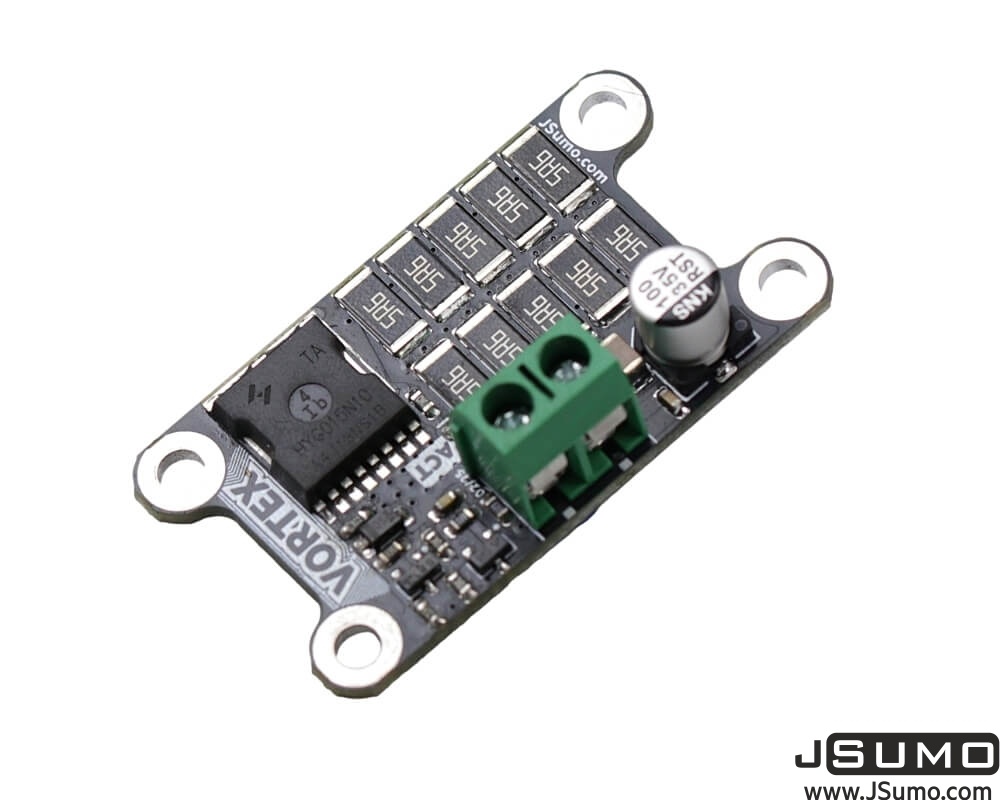

Vortex Aktif Gerilim Sınırlayıcı – 27,5V
Endüktif yük sürücülerinin (motor sürücülerinin) oluşturduğu geri tepme (kickback) enerjisini bastırmak için tasarlanmıştır.
Yüksek enerjili ve hızlı manevra yapan tüm robotik projelerde, endüktif yüklerden kaynaklanan yüksek gerilim darbelerine karşı elektronik devreleri korumak amacıyla kullanılması tavsiye edilir.
Nasıl Kullanılır?
Vortex modülünün pozitif (+) ve negatif (-) terminallerini, devrenizin veya motor sürücünüzün batarya girişine bağlayın. Bağlantı şekli, bir kondansatörün paralel bağlanması ile aynıdır.
- Devre gerilimi 27,5V'un altında olduğu sürece Vortex modülü iletime geçmez.
- Gerilim 27,5V seviyesine ulaştığında, MOSFET hattı aktif olur ve fazla enerji direnç bankası üzerinde ısıya dönüştürülerek güvenli şekilde sönümlenir.
- Bu işlem sırasında ACT LED'i yanar, gerilim normale döndüğünde ise LED söner.
Vortex modülü yalnızca 27,5V'un altındaki sistemlerde kullanılmalıdır.
Uyumlu batarya sistemleri:
- 6S LiPo (25,2V)
- 5S LiPo (21,0V)
- 4S LiPo (16,8V)
27,5V üzerindeki sistemlerde kullanılması modülün hasar görmesine neden olur.
TVS ve MOV Bileşenlerinden Farkı Nedir?
Geçici gerilim korumasında (Transient Voltage Suppression) TVS diyotları ve MOV bileşenleri yaygın olarak kullanılmaktadır. Vortex Aktif Gerilim Sınırlayıcı ise bu bileşenlere göre iki önemli avantaj sunar.
- Daha Hassas Gerilim Eşiği
Örneğin, 27V koruma gerilimine sahip bir TVS diyot, yaklaşık 30V seviyesinde ve yalnızca 1 mA akım altında iletime başlayabilir. Bu nedenle gerçek çalışma gerilimi üretim toleranslarına bağlı olarak değişebilir.
Vortex ise 27,5V eşiğinde daha hassas ve öngörülebilir bir koruma sağlar.
- Daha Yüksek Enerji Sönümleme Kapasitesi
TVS ve MOV bileşenlerinin enerji sönümleme kapasitesi fiziksel boyutlarıyla sınırlıdır. Küçük bileşenler yalnızca düşük enerjili darbeleri absorbe edebilir.
Vortex Aktif Gerilim Sınırlayıcı ise direnç bankası ve aktif MOSFET yapısı sayesinde yüksek enerjili gerilim darbelerini çok daha etkili şekilde sönümleyerek motor sürücülerini ve diğer elektronik bileşenleri korur.
Robot savaşları, sumo robotları, yüksek akımlı motor sürücüleri ve ani frenleme/ivmelenme uygulamalarında oluşan geri besleme gerilimlerine karşı güvenilir bir koruma çözümü sunar.
