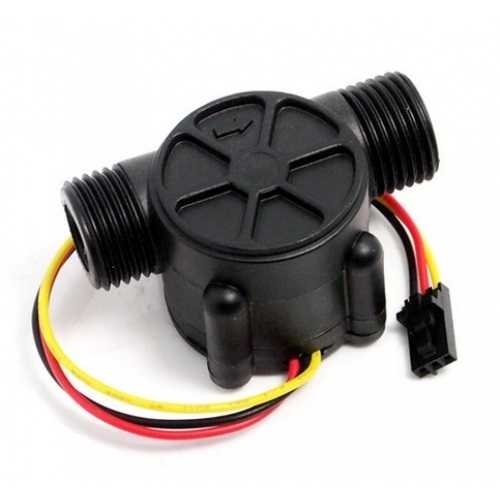

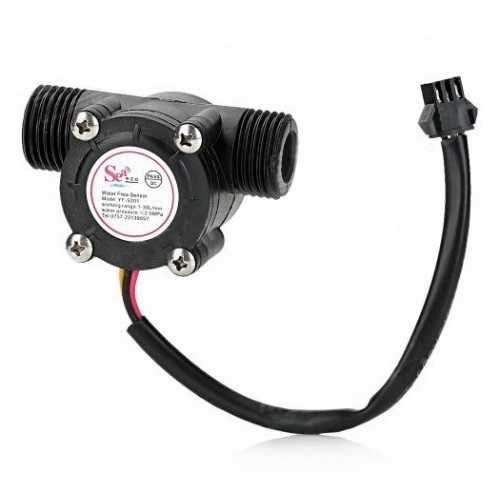

YF-S201 Su Akış ve Basınç Sensörü

YF-S201 Su Akış ve Basınç Sensörü

YF-S201 Su Akış ve Basınç Sensörü, sıvı hatlarından geçen suyun debisini ölçmek ve dijital sistemlere darbe sinyali olarak aktarmak amacıyla geliştirilmiş bir Hall Effect tabanlı akış sensörüdür. 5–24V DC geniş çalışma gerilimi sayesinde farklı kontrol sistemleriyle uyumlu şekilde çalışabilir.

Sensör, içerisinden geçen suyun etkisiyle dönen mekanik bir türbin ve bu türbini algılayan yalıtılmış Hall Effect sensör içerir. Türbinin her dönüşünde üretilen elektriksel darbe, 5V TTL seviyesinde PWM çıkışı olarak sarı kablodan alınır. Bu darbeler kullanılarak anlık akış hızı ve toplam geçen su miktarı hesaplanabilir.

1–30 litre/dakika çalışma aralığı, sulama ve vana kontrol uygulamaları için yeterli bir ölçüm kapasitesi sunar. Akış hızı ile darbe frekansı arasındaki ilişki şu şekildedir:

Frekans (Hz) = 7.5 × Akış Hızı (L/dk)
450 darbe ≈ 1 litre

Her bir darbe yaklaşık 2.2 ml suya karşılık gelir. Daha hassas ölçümler için yazılım tabanlı kalibrasyon önerilir.

Sensör, 2.0 MPa maksimum su basıncına kadar dayanıklıdır ve -25°C ile +80°C sıcaklık aralığında çalışabilir. ½” nominal boru bağlantısı sayesinde standart tesisatlara kolayca monte edilir. Kompakt gövde yapısı ve 15 cm kablo uzunluğu, montaj kolaylığı sağlar.

Teknik Özellikler:

• Sensör tipi: Hall Effect
• Çalışma gerilimi: 5 – 24V DC
• Maksimum akım: 15 mA @ 5V
• Çıkış tipi: 5V TTL (PWM)
• Akış hızı aralığı: 1 – 30 L/dk
• Doğruluk: ±10%
• Maksimum su basıncı: 2.0 MPa
• Duty cycle: %50 ±10
• Çıkış yükselme süresi: 0.04 µs
• Çıkış düşme süresi: 0.18 µs
• Darbe karakteristiği: 450 darbe/L
• Dayanıklılık: Min. 300.000 devir
• Çalışma sıcaklığı: -25°C ~ +80°C
• Nem aralığı: %35 – %80 RH
• Kablo uzunluğu: 15 cm
• Bağlantı: ½” nominal boru, 0.78” dış çap
• Boyutlar: 2.5” × 1.4” × 1.4”

Kablo Bağlantıları:

• Kırmızı: +5V
• Siyah: GND
• Sarı: PWM çıkış sinyali

Kullanım Alanları:

• Vana kontrol sistemleri
• Otomatik sulama sistemleri
• Tasfiye ve sıvı kontrol sistemleri
• Su tüketim izleme projeleri
• Arduino ve mikrodenetleyici uygulamaları
