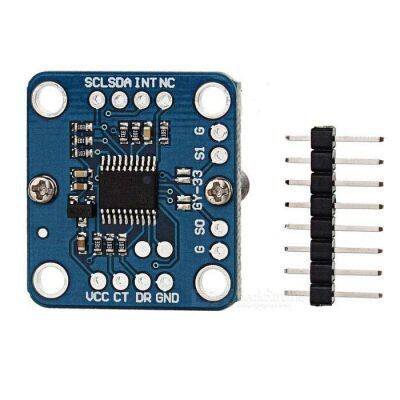

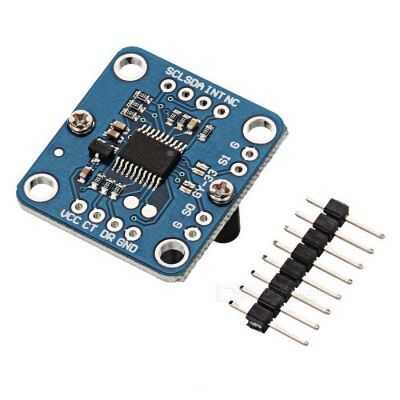

Yuvalı Renk Algılayıcı Sensör - TCS34725

Yuvalı Renk Algılayıcı Sensör - TCS34725

Yuvalı TCS3200 Renk Sensörü, nesnelerin ve yüzeylerin renk özelliklerini algılamak için kullanılan, TAOS TCS3200 renk sensörü çipini temel alan kompakt bir renk algılama modülüdür. Üzerinde bulunan 4 adet beyaz LED, ölçüm sırasında kontrollü aydınlatma sağlayarak sensörün farklı ortam koşullarında daha kararlı şekilde çalışmasına yardımcı olur.

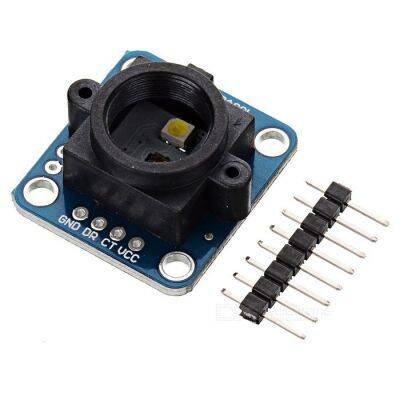

Modülün en önemli özelliklerinden biri, sensörün önünde bulunan koruyucu yuva yapısıdır. Bu yuva, sensörün görüş alanını sınırlandırarak çevreden gelen istenmeyen ışığın ölçüm üzerindeki etkisini azaltmaya yardımcı olur. Bu sayede özellikle belirli bir yüzey veya nesnenin renginin algılanması gereken uygulamalarda daha kontrollü bir ölçüm ortamı oluşturulabilir.

TCS3200 Renk Algılama Teknolojisi:

TCS3200, renk algılama işlemini fotodiyotlar ve renk filtreleri üzerinden gerçekleştirir. Sensör içerisinde kırmızı, yeşil ve mavi ışığa duyarlı fotodiyot gruplarının yanı sıra filtrelenmemiş ışığı algılayan fotodiyotlar bulunur. S2 ve S3 kontrol girişleri ile kullanılacak fotodiyot grubu seçilebilir.

Sensör tarafından algılanan ışık, OUT pininden frekans sinyali olarak çıkış verir. Farklı renklerin oluşturduğu ışık yoğunlukları farklı çıkış frekansları meydana getirir. Mikrodenetleyici bu frekans değerlerini okuyarak renk bilgisi elde etmek için kullanabilir. S0 ve S1 pinleri ise çıkış frekansının ölçeklendirilmesini seçmek için kullanılır.

Bu yapı sayesinde sensör, doğrudan bir analog renk değeri vermek yerine renk bilgisine ilişkin ölçümü frekans tabanlı dijital bir çıkış üzerinden mikrodenetleyiciye aktarır.

Kontrollü Aydınlatma:

Kart üzerinde bulunan 4 beyaz LED, ölçüm yapılan yüzeyin aydınlatılmasına yardımcı olur. Harici ortam ışığının değişken olduğu uygulamalarda bu kontrollü aydınlatma, renk algılama işleminin daha tutarlı yapılmasına katkı sağlayabilir.

Sensörün önündeki yuva ise ölçüm alanını sınırlandırarak sensörün çevresel ışık koşullarından daha az etkilenmesine yardımcı olur. Bu özellik, özellikle aynı mesafeden tekrarlı renk ölçümleri yapılması gereken robotik ve otomasyon uygulamalarında avantaj sağlayabilir.

Programlanabilir Çıkış Frekansı:

TCS3200'ün çıkış frekansı mikrodenetleyici tarafından kolayca okunabilir ve S0-S1 girişleri üzerinden farklı frekans ölçekleri seçilebilir. TCS3200 veri sayfasında tam ölçekli çıkış frekansı için 2%, 20% ve 100% ölçek seçenekleri belirtilmektedir. Böylece mikrodenetleyicinin çalışma hızına ve uygulamanın gereksinimlerine göre uygun çıkış ölçeği seçilebilir.

Sensör, 2.7 V ile 5.5 V arasında besleme ile çalışabilecek şekilde tasarlanmıştır. Modül üzerinde kullanılan kart yapısı ise doğrudan mikrodenetleyici bağlantısı için dijital TTL arayüz sunar.

Arduino ve Mikrodenetleyici Uyumluluğu:

TCS3200 renk sensörü, OUT pininden alınan frekans sinyalinin mikrodenetleyici tarafından ölçülmesi prensibiyle çalışır. Arduino gibi geliştirme kartları ile kullanılabilir.

Mikrodenetleyici, farklı renk filtrelerinden elde edilen frekans değerlerini okuyarak RGB bileşenlerinin karşılaştırılmasını sağlayabilir. Uygun bir kalibrasyon yapıldığında belirli renklerin ayırt edilmesi, renk sınıflandırması veya önceden tanımlanmış renklerin algılanması için kullanılabilir.

Teknik Özellikler:

• Sensör çipi: TAOS TCS3200
• Sensör tipi: Programlanabilir renk ve ışık sensörü
• Besleme gerilimi:7 V - 5.5 V
• Arayüz: Dijital TTL
• Çıkış: Frekans sinyali
• Çıkış pini: OUT
• Çıkış frekansı ölçekleme: S0 ve S1 ile seçilebilir
• Renk filtresi seçimi: S2 ve S3 ile seçilebilir
• Aydınlatma: 4 adet beyaz LED
• Sensör yuvası: Mevcut
• Boyut:4 x 28.4 mm
• Mikrodenetleyici bağlantısı: Doğrudan bağlantıya uygun

TCS3200 çipinin temel çalışma özellikleri ve frekans ölçeklendirme seçenekleri üretici veri sayfasındaki teknik özelliklerle uyumludur.

Kullanım Alanları:

• Arduino renk algılama projeleri
• Robotik renk tanıma sistemleri
• Renk ayırma ve sınıflandırma uygulamaları
• Renge göre nesne sıralama
• Renkli çizgi ve yüzey algılama
• Test şeridi okuma
• Renk karşılaştırma ve kalibrasyon
• Ortam ışığı algılama
• Otomasyon sistemleri
• Eğitim ve elektronik projeleri
• Mikrodenetleyici tabanlı renk algılama uygulamaları
• Prototipleme ve DIY projeleri

Sensör tarafından algılanan ışık, seçilen fotodiyot filtresine göre TCS3200 tarafından değerlendirilir. Algılanan ışık yoğunluğu, OUT pininden alınan frekans sinyaline dönüştürülür. Mikrodenetleyici bu frekansı ölçerek ilgili renk kanalına ait değeri elde eder.

Kırmızı, yeşil ve mavi filtreler ayrı ayrı seçilerek her renk kanalından elde edilen değerler karşılaştırılabilir. Bu değerler yazılım içerisinde işlenerek algılanan rengin belirlenmesi veya önceden tanımlanmış renklerle karşılaştırılması sağlanabilir.

Sensörün önündeki yuva ve kart üzerindeki beyaz LED'ler, ölçüm sırasında sensör ile hedef yüzey arasındaki koşulların daha kontrollü olmasına yardımcı olur. Bu nedenle sensör, tekrarlanabilir renk ölçümlerinin önemli olduğu robotik ve otomasyon uygulamalarında kullanılmaya uygundur.
