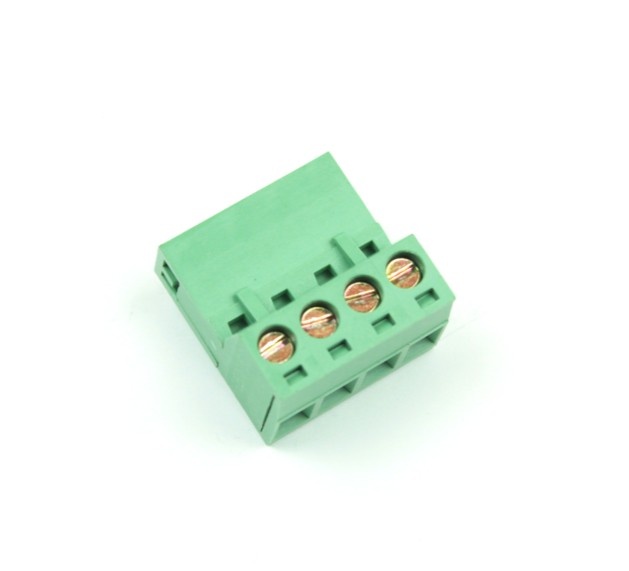

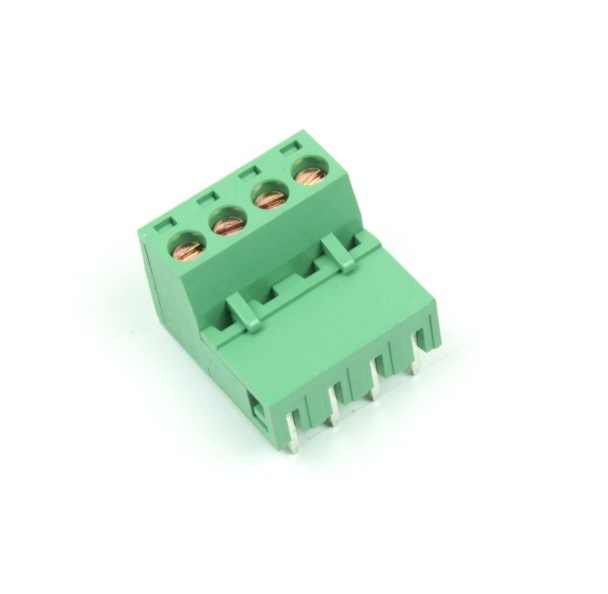

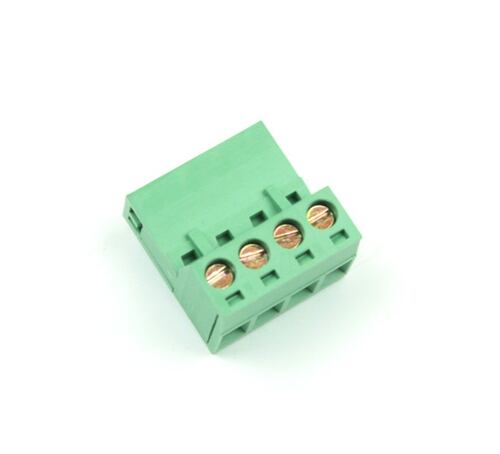

4 Pin 90° 5.08 Geçmeli Klemens

4 Pin 90° 5.08 Geçmeli Klemens

4 Pin 90° 5.08 Geçmeli Klemens, elektronik devrelerde ve PCB uygulamalarında kablo bağlantılarını pratik, düzenli ve güvenilir şekilde gerçekleştirmek için tasarlanmış 4 pinli, 5.08 mm aralıklı sağ açılı klemens modelidir.

90° açılı yapısı sayesinde kabloların devre kartına paralel yönde bağlanmasını sağlar. Bu tasarım, özellikle PCB üzerinde alanın verimli kullanılması gereken elektronik devrelerde ve kompakt uygulamalarda avantaj sunar. Geçmeli yapısı sayesinde uygun karşılık klemensi ile birlikte kullanılarak kablo bağlantılarının kolayca takılıp çıkarılmasına olanak tanır.

4 pinli yapısı, aynı bağlantı noktası üzerinde birden fazla güç veya sinyal hattının düzenli şekilde taşınmasına imkan verir. 5.08 mm standart pin aralığı sayesinde çeşitli PCB tasarımlarında ve elektronik bağlantı uygulamalarında kullanılabilir.

KF2EDGR-5.08-4P; robotik sistemler, güç dağıtım kartları, motor sürücüleri, otomasyon sistemleri, kontrol kartları, Arduino ve mikrodenetleyici projeleri ile çeşitli elektronik devre uygulamaları için uygundur.

Teknik Özellikler

• Model: KF2EDGR-5.08-4P
• Üretici: KAIFENG / KEFA
• Ürün Tipi: Geçmeli Klemens
• Pin Sayısı: 4 Pin
• Pin Aralığı (Pitch):08 mm
• Montaj Tipi: PCB
• Montaj Açısı: 90° / Sağ Açılı
• Anma Gerilimi: 300 V
• Anma Akımı: 15 A
• Çalışma Sıcaklığı: -40°C ~ +105°C
• Renk: Yeşil
• Sıra: 1x4P
• Bağlantı Tipi: Vidalı / Geçmeli
• PCB Montajı: Through-Hole
• Ürün Kodu: 14541

Teknik veriler üretici/komponent kaynaklarında 4 pin, 5.08 mm pitch, 300 V, 15 A ve sağ açılı montaj olarak belirtilmektedir.

Kullanım Alanları

• PCB güç bağlantıları
• Elektronik devre kartları
• Robotik projeler
• Arduino ve mikrodenetleyici uygulamaları
• Motor ve motor sürücü bağlantıları
• Güç dağıtım kartları
• Otomasyon sistemleri
• Endüstriyel kontrol uygulamaları
• Sensör ve kontrol devreleri
• Prototipleme ve DIY projeleri

Pratik ve Düzenli PCB Bağlantısı

KF2EDGR-5.08-4P 90° 4 Pin Geçmeli Klemens, birden fazla kablo bağlantısının tek bir bağlantı noktası üzerinden düzenli şekilde gerçekleştirilmesini sağlar. Sağ açılı tasarımı PCB üzerinde kabloların yönlendirilmesini kolaylaştırırken, geçmeli bağlantı yapısı bakım ve montaj işlemlerinde kullanım kolaylığı sunar.

5.08 mm pin aralığı ve 4 pinli yapısı ile güç, kontrol ve sinyal bağlantılarının gerektiği birçok elektronik projede kullanılabilecek pratik bir PCB bağlantı çözümüdür.
