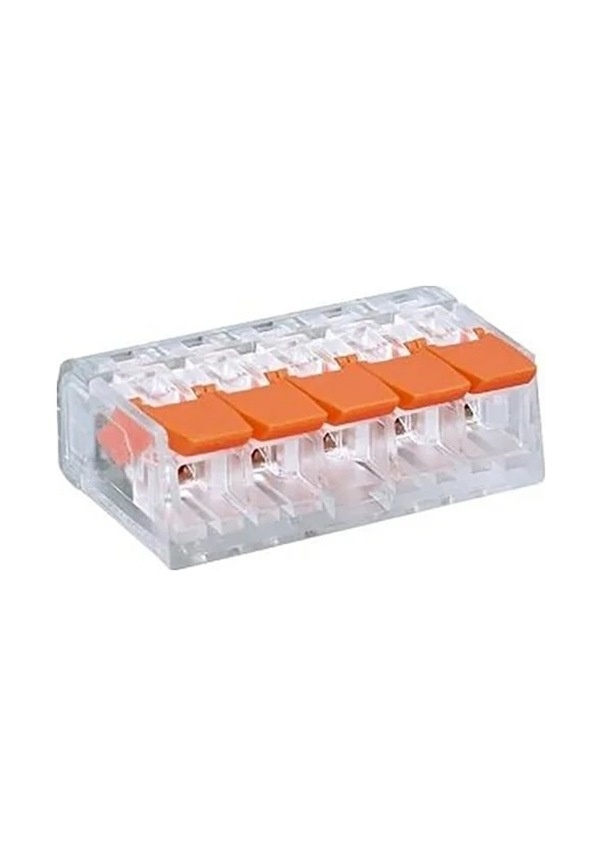

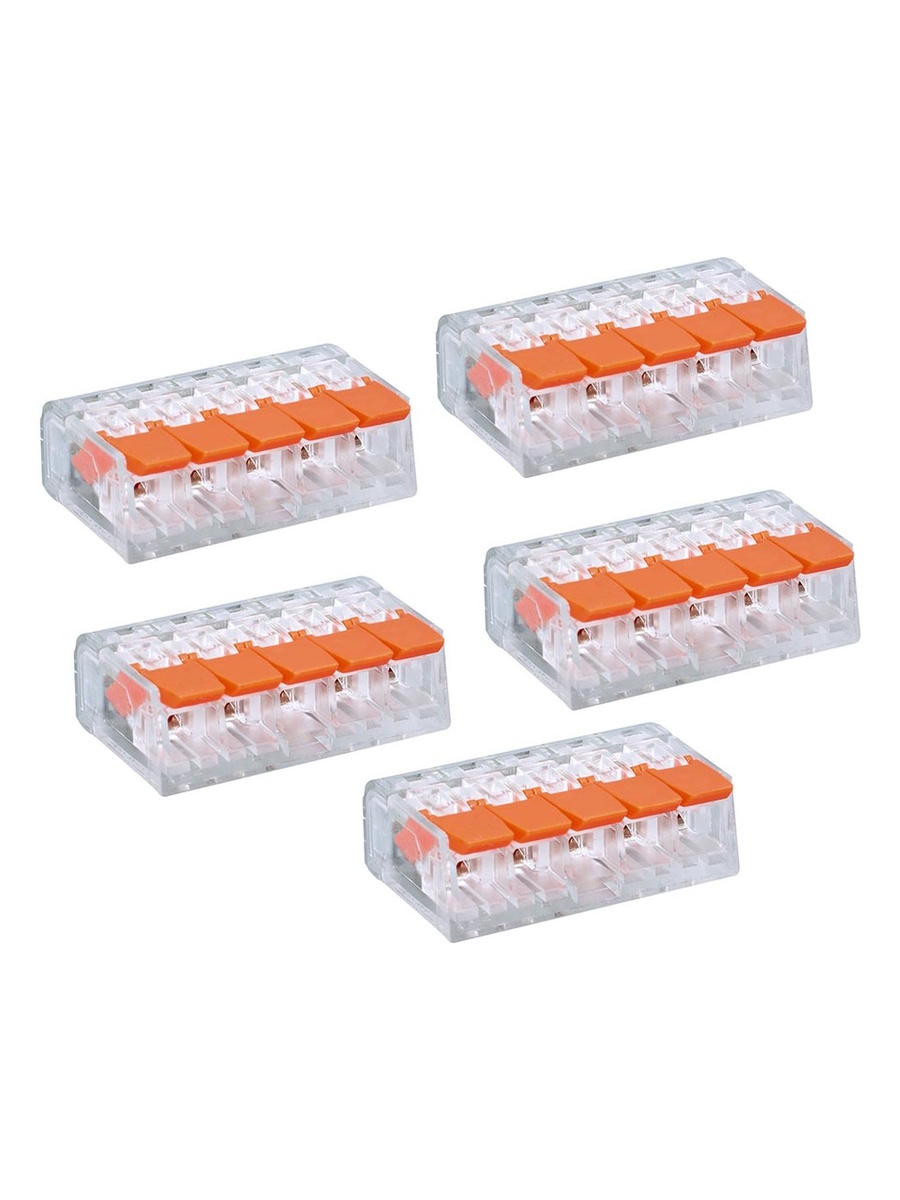

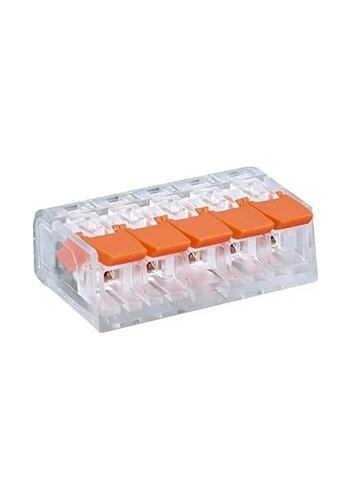

WAGO 5'li Buat Klemensi, beş ayrı iletkenin aynı elektriksel potansiyelde birleştirilmesi için kullanılan, WAGO 221 Serisi kollu birleştirme konektörüdür.

WAGO'nun yaylı CAGE CLAMP bağlantı teknolojisini kullanan 221-415, farklı tipteki iletkenlerin bağlantısını aletsiz şekilde gerçekleştirmeye olanak sağlar. Klemens üzerindeki kol kaldırılır, iletken bağlantı noktasına yerleştirilir ve kol tekrar aşağı indirilerek bağlantı tamamlanır.

Şeffaf gövdeye sahip kompakt tasarımı sayesinde bağlantıların görsel olarak kontrol edilmesine olanak sağlayan WAGO 221-415; elektrik tesisatı, aydınlatma, buat ve çeşitli kablolama uygulamalarında kullanılabilir.

Teknik Özellikler

• Marka: WAGO
• Seri: 221
• Model: 221-415
• Ürün tipi: Kollu birleştirme konektörü / buat klemensi
• İletken kapasitesi: 5 iletken
• Uygun iletken tipleri: Rijit, çok telli ve ince telli iletkenler
• Rijit iletken kesiti: 0,20 – 4,0 mm²
• Çok telli / esnek iletken kesiti: 0,14 – 4,0 mm²
• Maksimum iletken kesiti: 4,0 mm²
• Nominal gerilim: 450 V
• Nominal akım: 32 A
• Gövde: Şeffaf
• Bağlantı yöntemi: Kol ile çalışan yaylı bağlantı
• Montaj: Aletsiz bağlantı
• Ortam sıcaklığı: Maks. 85 °C (T85)

Kullanım Alanları

WAGO 221-415;

• Elektrik tesisatlarında beş iletkenin birleştirilmesi,
• Aydınlatma ve armatür bağlantıları,
• Buat içerisindeki kablo bağlantıları,
• Elektrik dağıtım ve bağlantı uygulamaları,
• Ev ve ticari elektrik tesisatları,
• Pano ve çeşitli kablolama uygulamalarında

kullanılabilir.

Aletsiz ve Pratik Bağlantı

WAGO 221-415'in her bağlantı noktası ayrı bir kol mekanizmasına sahiptir. Bağlantı yapmak için kol kaldırılır, sıyrılmış iletken bağlantı noktasına yerleştirilir ve kol aşağı indirilir. Bu yapı, bağlantı işleminin özel bir alet gerektirmeden gerçekleştirilmesine olanak sağlar.

5 İletkenli Kompakt Tasarım

WAGO 221-415, tek bir klemens üzerinde 5 iletkenin aynı elektriksel potansiyelde birleştirilmesine olanak sağlar. Şeffaf gövdesi sayesinde bağlantı bölgesinin görsel olarak kontrol edilmesine yardımcı olur.

221 serisinin 5 iletkenli 221-415 modeli, maksimum 4 mm² iletken kesitleri için tasarlanmıştır ve WAGO'nun belirttiği teknik değerlere göre 450 V nominal gerilim ve 32 A nominal akım değerlerine sahiptir.

Not: Elektrik tesisatı uygulamalarında ürünün teknik değerleri ve ilgili yerel elektrik tesisatı standartları dikkate alınmalıdır.
