ACS712 Akım Sensörü -5 to +5A

ACS712 Akım Sensörü -5 to +5A

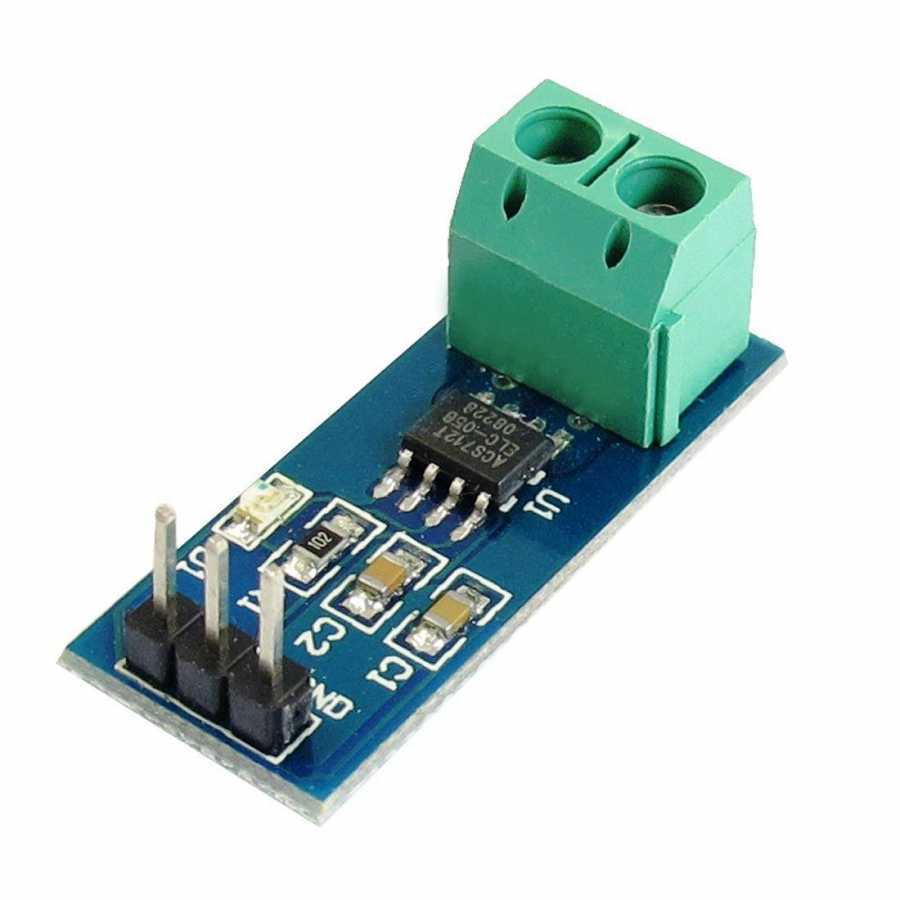

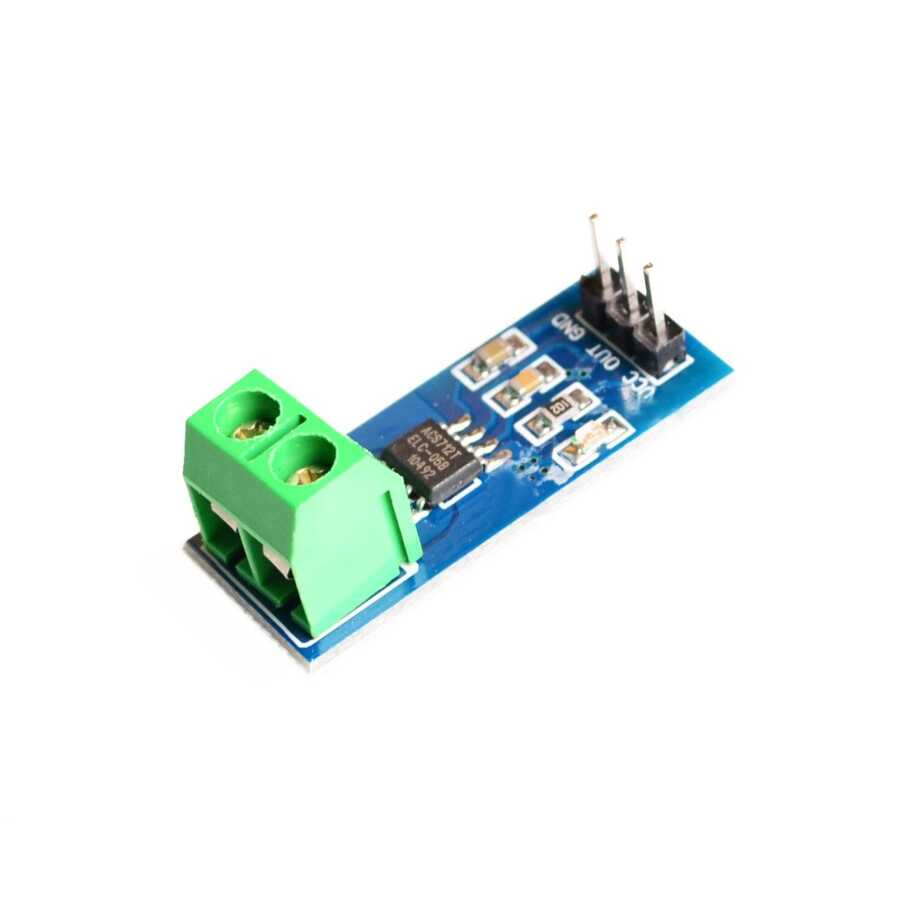

ACS712 Akım Sensörü, Allegro MicroSystems tarafından üretilen ACS712T ELC-5B entegresini temel alan, ±5A çift yönlü akım ölçümü yapabilen lineer bir Hall Effect sensör kartıdır. AC veya DC akımların ölçümünde kullanılabilir ve analog voltaj çıkışı üretir.

Sensör, ölçülen akım ile doğru orantılı olarak 185 mV/A hassasiyetle analog çıkış verir. Tipik toplam çıkış hatası oda sıcaklığında ve fabrika kalibrasyonunda %4–5 seviyesindedir. Çok düşük manyetik histerezis ve stabil ofset voltajı sayesinde uzun süreli ölçümlerde güvenilir sonuçlar sunar.

Hall Effect teknolojisi sayesinde akım hattı, sensör elektroniğinden tamamen izole edilmiştir. Bu izolasyon, 2.1 kV RMS’e kadar dayanım sağlayarak sensörün yüksek güvenlik gerektiren uygulamalarda kullanılmasına olanak tanır. IC içerisindeki iletken yolun direnci tipik olarak 1.2 mΩ olup, devre üzerinde ihmal edilebilir seviyede kayıp oluşturur.

Kart üzerindeki filtre pinlerine harici bir kondansatör eklenerek bant genişliği 80 kHz’e kadar isteğe bağlı olarak düşürülebilir. Sensör IC’si, ani aşırı akım durumlarında beş katına kadar kısa süreli dayanım gösterebilir.

-40°C ile +85°C çalışma sıcaklığı aralığı sayesinde zorlu çevresel koşullarda da stabil çalışır. 3V – 5.5V besleme voltajı ile Arduino, ESP ve benzeri mikrodenetleyici sistemleriyle doğrudan uyumludur.

Teknik Özellikler:

• Ölçüm Aralığı: -5A ~ +5A (çift yönlü)
• Sensör Tipi: Hall Effect
• Hassasiyet: 185 mV/A
• Çıkış Tipi: Analog voltaj
• Toplam çıkış hatası: < %5
• Minimum çalışma voltajı: 3V
• Maksimum çalışma voltajı: 5.5V
• İç iletken direnci: ~1.2 mΩ
• Elektriksel izolasyon: 2.1 kV RMS
• Bant genişliği: 80 kHz (ayarlanabilir)
• Çalışma sıcaklığı: -40°C ~ +85°C
• Ağırlık: 1.0 g

Kullanım Alanları:

• Arduino ve mikrodenetleyici projeleri
• AC / DC akım ölçüm uygulamaları
• Güç izleme ve enerji ölçüm sistemleri
• Motor ve yük akımı kontrolü
• Elektriksel izolasyon gerektiren devreler
• Hobi ve endüstriyel elektronik projeleri
