Voltaj Algılama Sensör Modülü

Voltaj Algılama Sensör Modülü

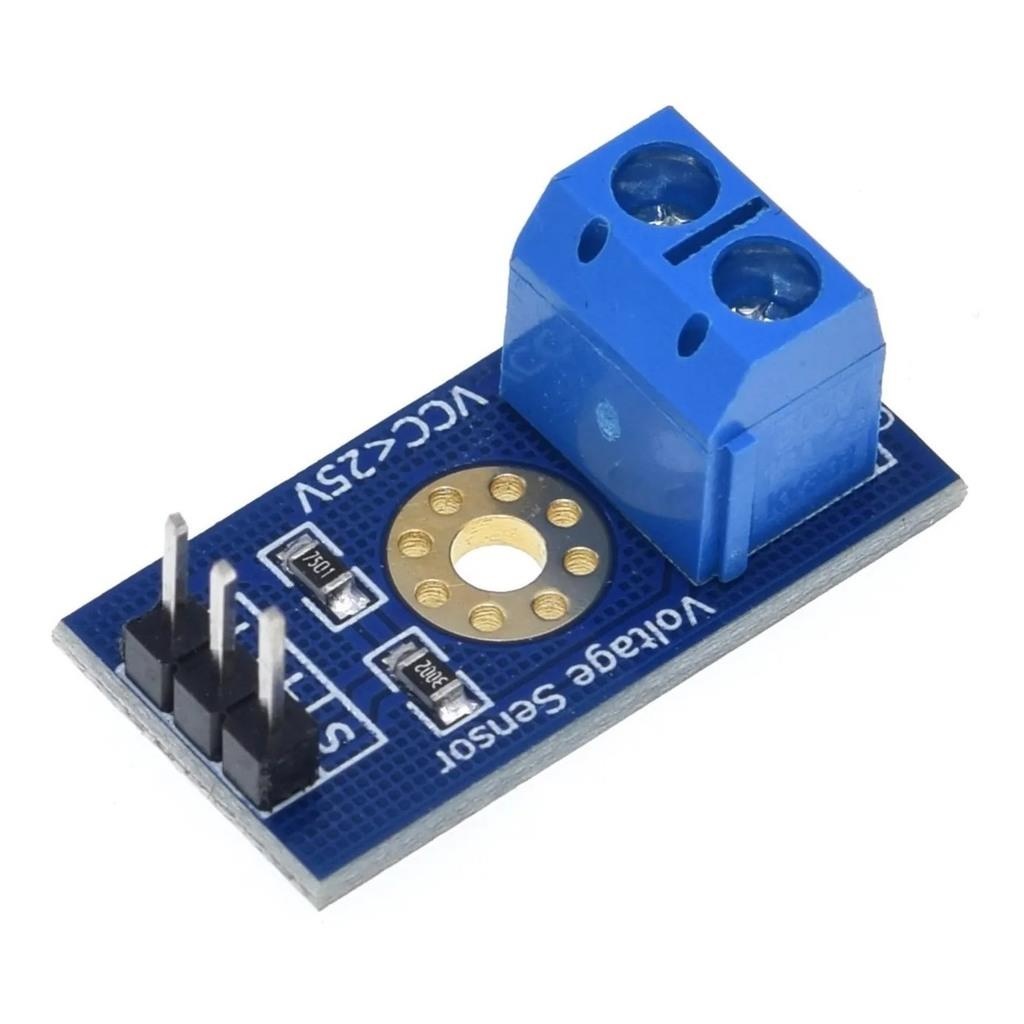

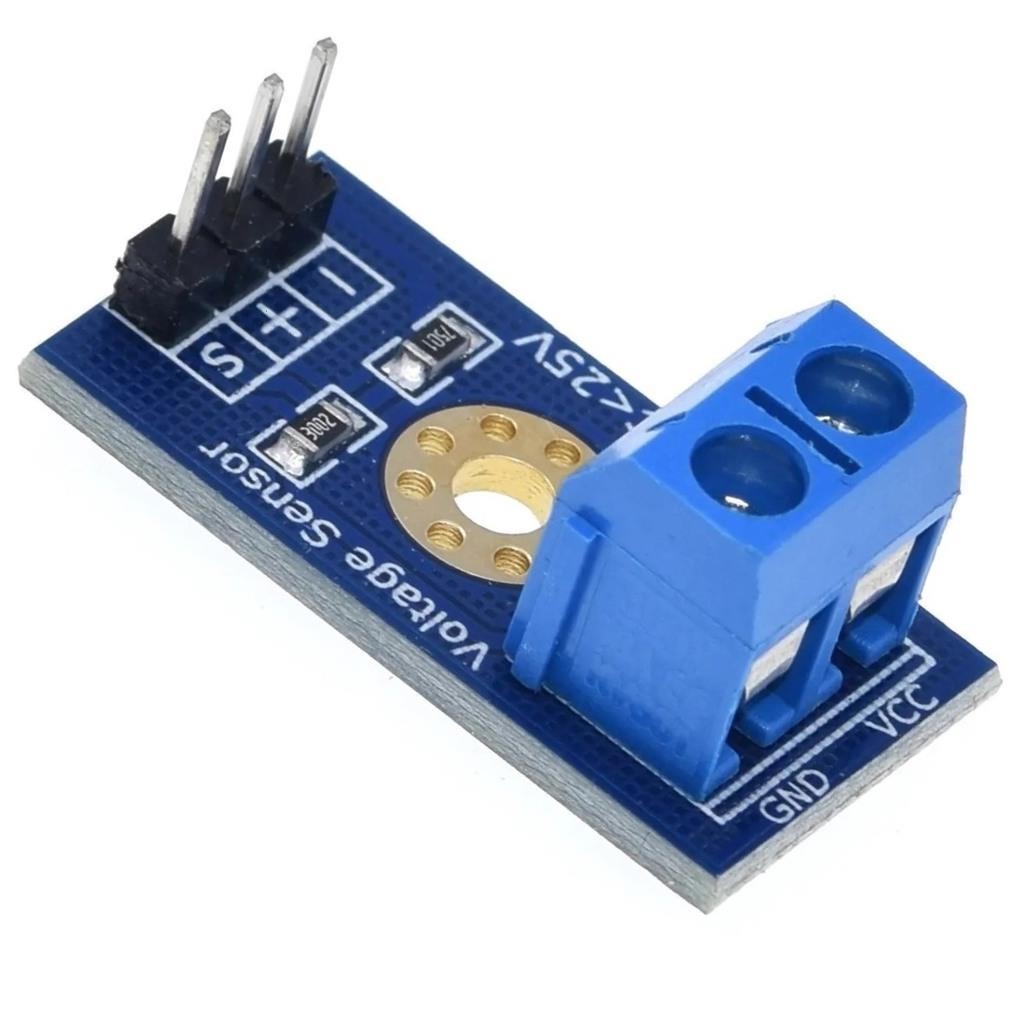

Voltaj Algılama Sensör Modülü, Arduino ve mikrodenetleyici tabanlı projelerde DC gerilim değerlerini güvenli ve doğru şekilde ölçmek için kullanılan pratik bir sensör modülüdür. Üzerindeki direnç bölücü (voltage divider) devresi sayesinde yüksek voltajları düşürerek mikrodenetleyicinin analog giriş pinleri için güvenli seviyeye indirir.

0–25V DC aralığındaki gerilimleri ölçebilme kapasitesi ile özellikle batarya izleme, güç kaynağı kontrolü ve enerji takibi gibi uygulamalarda yaygın olarak tercih edilir.

Özellikler:

• 0 – 25V DC voltaj ölçüm aralığı
• Arduino ve tüm mikrodenetleyiciler ile uyumlu
• Analog çıkış (0–5V ölçeklendirilmiş sinyal)
• Direnç bölücü (voltage divider) tabanlı güvenli ölçüm
• Kompakt ve kolay montaj tasarımı
• Breadboard ve prototip devrelere uygun kullanım

Teknik Özellikler:

• Ölçüm Aralığı: 0V – 25V DC
• Çıkış Tipi: Analog (0–5V)
• Bölme Oranı: 5:1
• ADC Uyumluluğu: 10-bit Arduino ADC (0–1023)
• Minimum Ölçüm Hassasiyeti: ~0.024V (girişte)
• Çalışma Prensibi: Direnç bölücü devre

Kullanım Alanları:

• Batarya voltaj takibi (Li-Po, Li-ion vb.)
• Güneş paneli sistemleri
• Güç kaynağı izleme projeleri
• Arduino ve ESP32 tabanlı ölçüm sistemleri
• Robotik ve IoT uygulamaları

Bu modül, yüksek voltajı güvenli seviyeye indirerek mikrodenetleyicinizin zarar görmesini önler ve hassas voltaj ölçümleri yapmanıza olanak sağlar.
