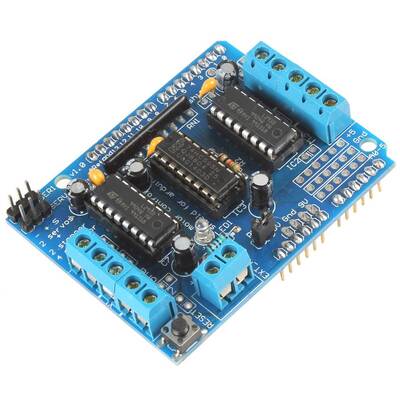

Arduino L293D Motor Sürücü Shield

Arduino Motor Sürücü Shield

Bu motor sürücü shield, Arduino Uno, Mega, Leonardo gibi kartlarla tam uyumlu çalışacak şekilde tasarlanmıştır. Gelişmiş projelerinizde birden fazla motoru kontrol etmek için güçlü, esnek ve kullanımı kolay bir çözümdür.

Teknik Özellikler:

• 4 adet DC motoru bağımsız olarak ileri / geri kontrol edebilir.
• 2 adet step motor desteği: unipolar ya da bipolar bağlantı seçenekleriyle.
• 2 adet servo bağlantı pini ile dijital konum kontrolü.
• Her köprü ~0,6 A sürekli akım (1,2 A doruk), 4,5 V – 12 V (bazı varyantlarda daha geniş aralık) destek.
• Termal koruma ve ters akım koruması (internal diyot) ile güvenli kullanım.
• Motor ve mantık güç kaynaklarının ayrılabilir olması sayesinde gürültü izolasyonu sağlar.
• Vidalı terminal blok bağlantılarıyla kablo montajı kolaydır.
• Kompakt ve sağlam yapı, prototiplemeden son ürüne kadar projede olgun çözümler sunar.

Kullanım & Avantaj:
Bu shield, robotik araçlar, CNC sistemleri, otomasyon projeleri, animatronik uygulamalar, akıllı makineler ve benzer çok motorlu sistemler için oldukça ideal bir kontrol modülüdür. Kodlama açısından Adafruit Motor Shield gibi kütüphaneler (AFMotor / motor kontrol kütüphaneleri) ile kolayca entegre edilebilir.

Uyarılar & Tavsiyeler:

• Motor kaynak akımı 0,6 A’yi aşmamalıdır. Yüksek güçlü motorlar için uygun sürücüler tercih edin.
• Servo pinleri Arduino’nun 5V hattına bağlıdır; yüksek çekişli servo kullanımları 5V regülatörünü zorlayabilir.
• Güç girişleri karıştırılmamalıdır — motor ve mantık güç alimleri doğru şekilde bağlanmalıdır.
• Soğutma sağlamak için hava dolaşımı olan ortamlarda kullanın, aşırı yüklerde ısınma olabilir.
