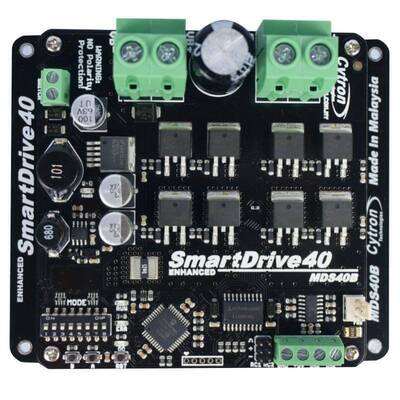

Cytron SmartDrive40 Motor Sürücü Kartı

Geliştirilmiş SmartDrive40, MDS40A'nın geliştirilmiş versiyonu olup, fırçalanmış DC motoru sürmek için tasarlanmıştır; orta kapasiteli motor ile yüksek güç motoru arasındaki akım kapasitesi 80A tepe ve 40A'ya kadar sürekli değişir. MOSFET'ler sessiz çalışmasını sağlamak ve rahatsız edici sızlanma sesi sağlamak için 16 KHz'de devreye giriyor. Ayrıca, çoklu giriş modları, akım sınırlama ve termal koruma gibi akıllı özellikler sağlamak için bir mikrokontrolör birimi ile donatılmıştır.

Features:

·Bi-directional control for a single brushed DC motor.

·Support motor from 10V to 45V.

·Maximum current up to 80A peak, reduce to 40A gradually according to temperature.

·16 KHz switching frequency for quiet operation.

·NO Reverse polarity protection.

·LiPo battery low voltage warning.

·Thermal protection.

·Current limiting base on temperature.

·Multiple input modes: RC (Radio Control), Analog, PWM, Simplified Serial and Packetized Serial.

·On board push button for manual operation.

·Dimension:

o105mm (W) x 106mm(D) x 38mm(H) - Actual driver board

o125mm (W) x 107mm (D) x 47mm (H) - together with the base

Enhanced Features:

·Increased Vin range, upto 45VDC, so you can utilize more battery and control higher power motor.

·Responsive current limiting sensor and algorithm to better protect the driver itself and also your motor.

·High Ampere screw terminals for both battery and motor connection.

·Additional terminal for activate or deactivate driver further cut off the power to motor driver, eliminating the need for high power switch.

·Use switching power supply for 5V regulation, higher output current (5V) and improved efficiency.

·Option to add fan for better heat dissipation, further increase maximum continuous current.

·Ready header for RC receiver connection.

·Protection of over voltage.

Documents:

·User's Manual
