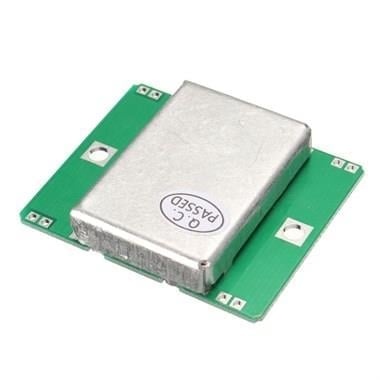

HB100 Mikrodalga Doppler Radar Sensör Modülü

HB100 Mikrodalga Doppler Radar Sensör Modülü

HB100, hareketli cisimlerin algılanması ve hareket hızının ölçülmesi amacıyla geliştirilmiş, 10.525 GHz X-Band frekansında çalışan bir mikrodalga Doppler radar sensör modülüdür. Temassız algılama yapısı sayesinde klasik kızılötesi sensörlerden farklı olarak hareket algılamada ışık, renk, toz ve benzeri çevresel etkenlerden daha az etkilenebilen bir çözüm sunar.

Modül, içerisinde Dielectric Resonator Oscillator (DRO), mikrodalga karıştırıcı (mixer) ve patch anten yapısını barındırır. Doppler prensibiyle çalışan HB100, hareket eden bir cisimden yansıyan mikrodalga sinyalindeki frekans değişimini kullanarak hareket bilgisinin elde edilmesini sağlar. Bu özellik sayesinde yalnızca hareket algılama değil, uygun sinyal işleme devreleriyle hareketli cisimlerin hızının ölçülmesi gibi uygulamalarda da kullanılabilir.

HB100, 4.75–5.25V DC besleme aralığında çalışır ve tipik olarak 5V DC ile kullanılır. Modülün akım tüketimi yaklaşık 30–40 mA seviyesindedir. Ayrıca sürekli dalga (CW) veya darbe (Pulse) çalışma modlarını destekler.

Düz ve kompakt yapısı sayesinde elektronik projelere kolayca entegre edilebilen HB100; hareket algılama, otomatik kapı sistemleri, aydınlatma kontrolü, güvenlik sistemleri, araç hız ölçümü ve Arduino gibi mikrodenetleyici tabanlı projelerde kullanılabilir. Üretici dokümanında özellikle mikrodalga-PIR hareket algılama sistemleri, hız ölçümü ve aydınlatma kontrolü uygulamaları belirtilmektedir.

Özellikler:

• Model: HB100
• Sensör tipi: Mikrodalga Doppler radar
• Çalışma frekansı:525 GHz
• Frekans bandı: X-Band
• Besleme gerilimi:75–5.25V DC
• Tipik çalışma gerilimi: 5V DC
• Akım tüketimi: Tipik 30 mA, maksimum 40 mA
• Çalışma modu: CW / Pulse
• Algılama yöntemi: Temassız Doppler radar
• Anten: Mikroşerit patch anten dizisi
• Çalışma sıcaklığı: -15°C ~ +55°C
• Tipik ağırlık: 8 g

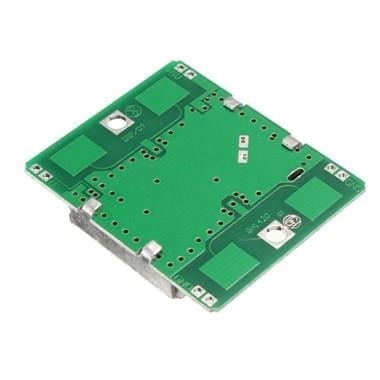

• Yerleşim: Patch antenler algılanmak istenen bölgeye bakacak şekilde konumlandırılmalıdır.

• Hareket algılama sistemleri
• Mikrodalga-PIR güvenlik sistemleri
• Hırsız alarm sistemleri
• Otomatik kapı sistemleri
• Aydınlatma kontrolü
• Araç hız ölçümü
• Robotik projeler
• Arduino ve mikrodenetleyici projeleri
• Endüstriyel otomasyon uygulamaları
• Nesne ve hareket algılama sistemleri

HB100, mikrodalga sinyali gönderir ve hareket eden cisimden geri dönen sinyali algılar. Cisim hareket ettiğinde gönderilen ve alınan sinyaller arasında Doppler frekans kayması oluşur. Oluşan bu frekans farkı, uygun elektronik devre ve yazılım ile işlenerek cismin hareketinin algılanmasını veya hızının hesaplanmasını sağlayabilir.

Önemli: HB100, tek başına mesafeyi doğrudan ölçen klasik bir mesafe sensörü olarak değerlendirilmemelidir. Temel çalışma amacı hareket algılama ve Doppler frekans değişiminin elde edilmesidir. Hız ölçümü veya mikrodenetleyici ile kullanım için IF sinyalinin uygun bir yükselteç/sinyal işleme devresiyle işlenmesi gerekebilir.

ESD Uyarısı: HB100 elektrostatik boşalmaya karşı hassas bir elektronik modüldür. Lehimleme, bağlantı ve montaj sırasında uygun ESD önlemlerinin alınması önerilir.
