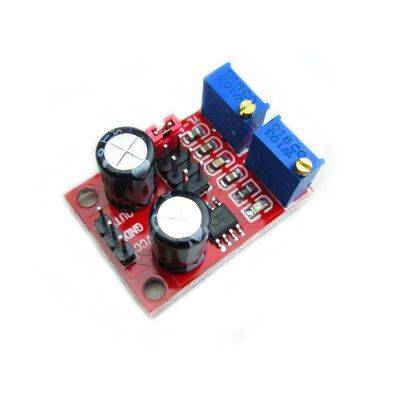

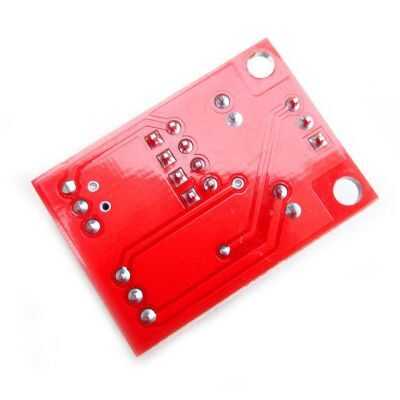

NE555 Kare Dalga Sinyal Modülü - Ayarlanabilir

NE555 Kare Dalga Sinyal Modülü - Ayarlanabilir

NE555 Kare Dalga Sinyal Modülü, projelerde ayarlanabilir frekans ve duty cycle (çalışma oranı) ile kare dalga sinyali üretmek için kullanılan kompakt ve güvenilir bir elektronik modüldür. Üzerinde yer alan NE555 entegresi sayesinde geniş frekans aralığında kararlı ve temiz kare dalga sinyalleri üretebilir. Robotik, sensör tetikleme, motor sürme, PWM uygulamaları, test devreleri gibi birçok elektronik projede kullanılabilir.

Temel Özellikler:

• NE555 zamanlayıcı entegresi ile yüksek kararlılık
• 1 Hz – 200 kHz arasında ayarlanabilir geniş frekans aralığı
• Frekans ve duty cycle için 2 adet hassas trimpot ayarı
• 4 kademeli frekans seçici header (jumper)
• Düşük güç tüketimi ve uzun süreli kararlı çalışma
• Sensör, motor sürücü, mikrodenetleyici ve deneysel devrelerde test sinyali üretmek için ideal

Frekans Aralıkları (Jumper ile Seçilebilir):

Modül üzerinde bulunan 4 adet frekans header'ı sayesinde ihtiyaca göre uygun frekans aralığı hızlıca seçilebilir:

Header Konumu             Frekans Aralığı

LOW                                1 Hz – 50 Hz

MID-LOW                         50 Hz – 1 kHz

MID-HIGH                        1 kHz – 10 kHz

HIGH                               10 kHz – 200 kHz

Jumper bu pinlere takılarak çalışma aralığı belirlenir.

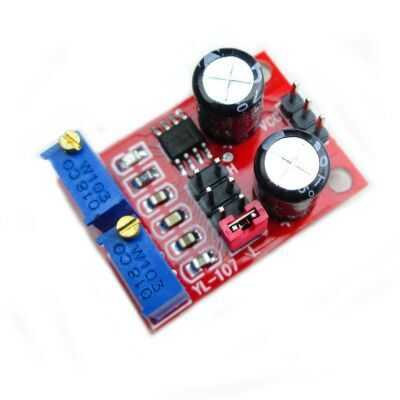

Kullanım Detayları:

• Soldaki trimpot → Frekans ayarı

• Sağdaki trimpot → Duty cycle ayarı

Bu iki ayar sayesinde projeler için istenilen frekansta ve istenilen doluluk oranında kare dalga elde edilmesi mümkündür.

Kullanım Alanları:

• PWM ve darbe genişlik modülasyonu uygulamaları
• Test sinyali üretimi (oscilloscope, devre testleri vb.)
• Sensör tetikleme devreleri
• Motor sürücüler
• Robotik projeler
• Mikrodenetleyici uygulamalarında clock/mimic sinyali üretimi
• Deneysel elektronik tasarımlar

Teknik Özellikler:

• Besleme Voltajı: 5V – 15V
• Çıkış Türü: Kare dalga
• Frekans Aralığı: 1 Hz – 200 kHz
• Ayarlanabilir Duty Cycle: %1 – %99 arası (uygulamaya göre değişebilir)
• Boyut: Kompakt devre kartı yapısı
• Çıkış pini: TTL uyumlu kare dalga çıkışı
