RTC Modül - DS1307

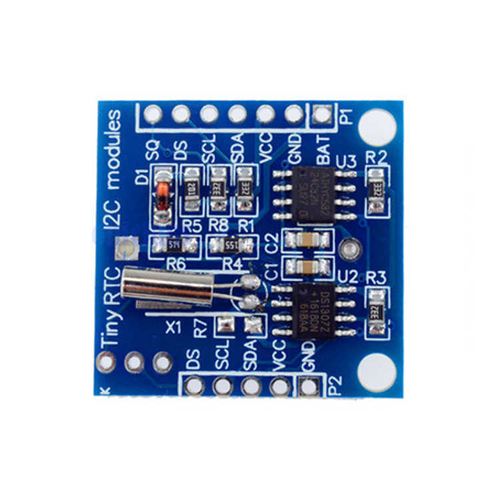

DS1307 RTC (Real Time Clock) Modülü, Arduino, Raspberry Pi ve diğer mikrodenetleyici platformlarına gerçek zaman bilgisi (saat, dakika, saniye, gün, ay, yıl) kazandırmak için tasarlanmış son derece kararlı bir zaman tutma çözümüdür.

Modül üzerinde DS1307 RTC entegresi ile birlikte 24C32 EEPROM hafıza çipi bulunur. Bu sayede sistem enerji kesilse bile zaman bilgisi ve gereken kayıtlar hafızada saklanabilir. Modül üzerinde yer alan CR2032 pil yuvası, RTC’nin enerjisi kesildiğinde bile çalışmaya devam ederek, her yeniden başlatmada saat ayarı yapma zorunluluğunu ortadan kaldırır.

I²C iletişim protokolü sayesinde Arduino, ESP32, Raspberry Pi ve diğer I2C destekli tüm mikrodenetleyiciler ile kolayca kullanılabilir. Geniş kütüphane desteği, hobi ve profesyonel projelerde sorunsuz entegrasyon sağlar.

Özellikler:

• Gerçek zamanlı saat takibi: Yıl, ay, gün, saat, dakika ve saniye.
• DS1307 RTC entegresi: 5V çalışma voltajı ile kararlı zaman tutma.
• 24C32 EEPROM hafıza:

• CR2032 pil desteği: Enerji kesintilerinde bile zaman kaybı olmaz.
• Düşük güç tüketimi:
  Pil yedekleme modunda yalnızca 500 nA’nin altında akım çekerek uzun yıllar zaman tutabilme.
• Programlanabilir kare dalga çıkışı: 1Hz, 4kHz, 8kHz veya 32kHz çıkış verebilir.
• Otomatik güç arızası algılama:
  Harici güç kesildiğinde otomatik olarak pile geçiş yapar.
• Kolay entegrasyon: Arduino, Raspberry Pi, ESP kartları, STM32 ve diğer MCU’larla tam uyumlu.

Teknik Özellikler:

• Çalışma Voltajı: 5V
• RTC Entegresi: DS1307 I2C Real-Time Clock
• EEPROM: 24C32 – 32K I2C EEPROM
• Enerji: CR2032 lityum pil
• NV RAM: 56 byte pil destekli uçucu olmayan hafıza
• İletişim Protokolü: I2C (SDA – SCL)
• Programlanabilir SQW çıkışı: Evet
• Boyutlar: 27 mm × 28 mm × 8.4 mm

Kullanım Alanları:

• Arduino ve Raspberry Pi projeleri
• Veri kaydedici (data logger) sistemler
• Zaman damgalı ölçüm uygulamaları
• Alarm, takvim ve zamanlayıcı sistemleri
• Akıllı ev otomasyon devreleri
• Endüstriyel kontrol sistemleri
• Zaman tabanlı enerji yönetimi projeleri

Bağlantı Pinleri:

Modül yalnızca 4 kabloyla bağlanır

• VCC → 5V
• GND → Toprak
• SDA → Arduino A4 / Raspberry Pi SDA
• SCL → Arduino A5 / Raspberry Pi SCL

I2C haberleşmesi sayesinde adres çakışması yaşamadan birden fazla sensör veya modülle aynı veri hattında sorunsuz çalışır.

Kütüphane ve Örnek Kod Desteği:

Arduino IDE’de hazır bulunan RTClib kütüphanesiyle saniyeler içinde çalıştırabilirsiniz.
Örnek kodlar, bağlantı şemaları ve detaylı teknik bilgiler ürünün datasheet dökümanında yer alır.
