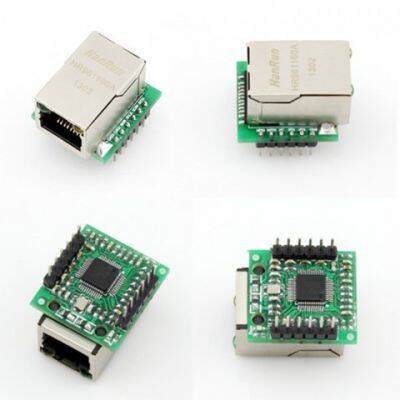

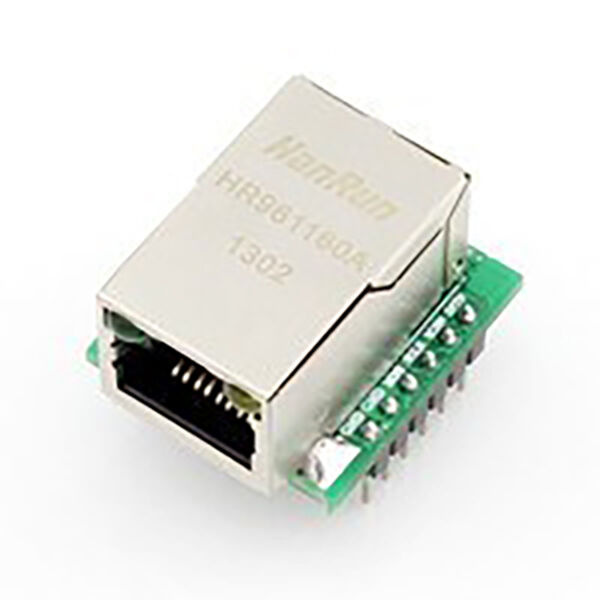

W5500 SPI Ethernet Modülü, mikrodenetleyiciler için yüksek hızlı ve güvenilir bir Ethernet bağlantısı sağlayan bir ağ modülüdür. WIZnet'in W5500 çipini temel alır ve SPI (Serial Peripheral Interface) üzerinden iletişim kurarak, projelere internet erişimi eklemeyi kolaylaştırır.

Teknik Özellikler:

• Çip: WIZnet W5500 Hardwired TCP/IP Ethernet Controller
• Protokoller Desteği: TCP, UDP, IPv4, ICMP, ARP, IGMP, PPPoE
• Bağlantı Sayısı: Eşzamanlı 8 bağımsız soket desteği
• SPI Hızı: 80 MHz’ye kadar
• Bellek: Dahili 32 KB TX/RX tampon bellek
• Ethernet Hızı: 10/100 Mbps (Auto Negotiation desteği)
• LED Göstergeler: Link, Hız, Çift Yönlü (Full/Half Duplex) ve Aktif durum LED’leri
• Güç Tüketimi: Tipik 150 mA (3.3V ile çalışırken)
• Güç Modları: Power Down ve Wake-on-LAN (UDP üzerinden) desteği
• Giriş Gerilimi: 3.3V lojik seviyesi (5V ile de uyumludur)
• Bağlantı Arabirimi: SPI (TTL seviyesi)
• Ek Özellikler: Mikro SD kart yuvası, I2C ve UART için Grove konektörleri

Kullanım Alanları:

• IoT Uygulamaları: Nesnelerin interneti projeleri için ideal bir Ethernet çözümü sunar.
• Endüstriyel Kontrol Sistemleri: Makine ve ekipmanların ağ üzerinden izlenmesi ve kontrol edilmesi için kullanılır.
• Veri Toplama Sistemleri: Sensör verilerinin uzak sunuculara iletilmesi için uygundur.
• Uzaktan İzleme ve Yönetim: Cihazların uzaktan erişim ve yönetim ihtiyaçlarını karşılar.
• Eğitim ve Prototipleme: Arduino ve STM32 gibi platformlarla prototip geliştirme süreçlerinde tercih edilir.

Teknik Detaylar:

• SPI Hızı: 80 MHz’ye kadar veri iletimi sağlar, bu da yüksek hızda veri akışı için uygundur.
• Dahili Bellek: 32 KB'lık tampon bellek, veri iletiminde gecikmeleri azaltır ve performansı artırır.
• Güç Modları: Power Down modu, enerji tasarrufu sağlarken, Wake-on-LAN özelliği uzak bağlantılarla cihazın uyandırılmasına olanak tanır.
• LED Göstergeler: Bağlantı durumu ve hız gibi bilgileri görsel olarak sunar, bu da hata ayıklamayı kolaylaştırır.

W5500 SPI Ethernet Modülü, projelere hızlı ve güvenilir bir internet bağlantısı eklemek isteyen geliştiriciler için mükemmel bir çözümdür. Geniş protokol desteği, yüksek hızda veri iletimi ve düşük güç tüketimi gibi özellikleriyle, endüstriyel otomasyon, IoT ve veri iletişimi alanlarında yaygın olarak kullanılmaktadır. Arduino ve STM32 gibi platformlarla uyumlu olması, modülün entegrasyonunu daha da kolaylaştırmaktadır.
