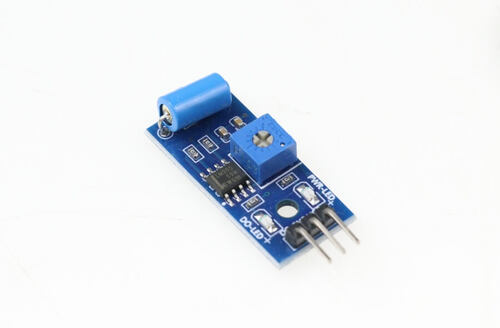

SW-420 Hareket Alarm Sensörü

SW-420 Hareket Alarm Sensörü

SW-420 Hareket Alarm Sensörü, titreşim ve fiziksel hareket algılamak için kullanılan kompakt bir sensör modülüdür. İçerisindeki hassas titreşim anahtarı sayesinde sensörde oluşan sarsıntı veya titreşimleri algılayarak dijital bir çıkış sinyali üretir.

Modül; Arduino, mikrodenetleyici ve çeşitli elektronik kontrol sistemleri ile kolayca kullanılabilir. Titreşim algılandığında dijital çıkış seviyesi değişir ve bu sinyal mikrodenetleyici tarafından okunarak alarm, LED, röle veya farklı bir kontrol mekanizması tetiklenebilir.

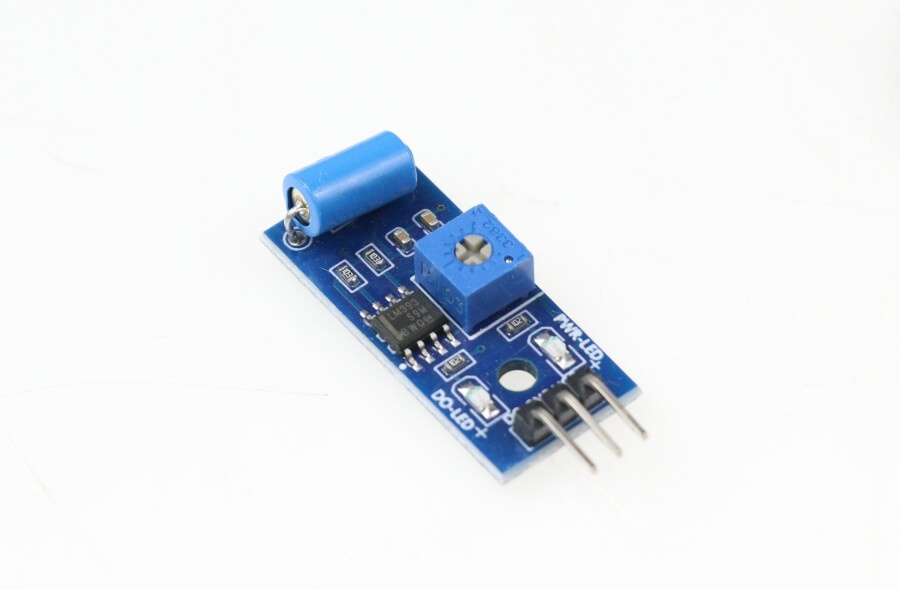

SW-420 modülünde bulunan LM393 karşılaştırıcı devresi, sensör sinyalinin işlenmesini ve dijital çıkış olarak alınmasını sağlar. Kart üzerindeki ayarlanabilir trimpot ile titreşim algılama hassasiyeti uygulamanın ihtiyacına göre ayarlanabilir.

Kompakt yapısı sayesinde güvenlik sistemleri, titreşim uyarıları, hırsız alarm uygulamaları, elektronik projeler ve robotik sistemlerde kullanılabilir.

Teknik Özellikler:

• Model: SW-420
• Sensör tipi: Titreşim / hareket sensörü
• Algılama yöntemi: Mekanik titreşim ve sarsıntı algılama
• Çıkış: Dijital
• Karşılaştırıcı: LM393
• Hassasiyet: Kart üzerindeki trimpot ile ayarlanabilir
• Kontrolcü uyumluluğu: Arduino ve çeşitli mikrodenetleyiciler
• Gösterge: Durum LED'i
• Modül yapısı: Kompakt PCB

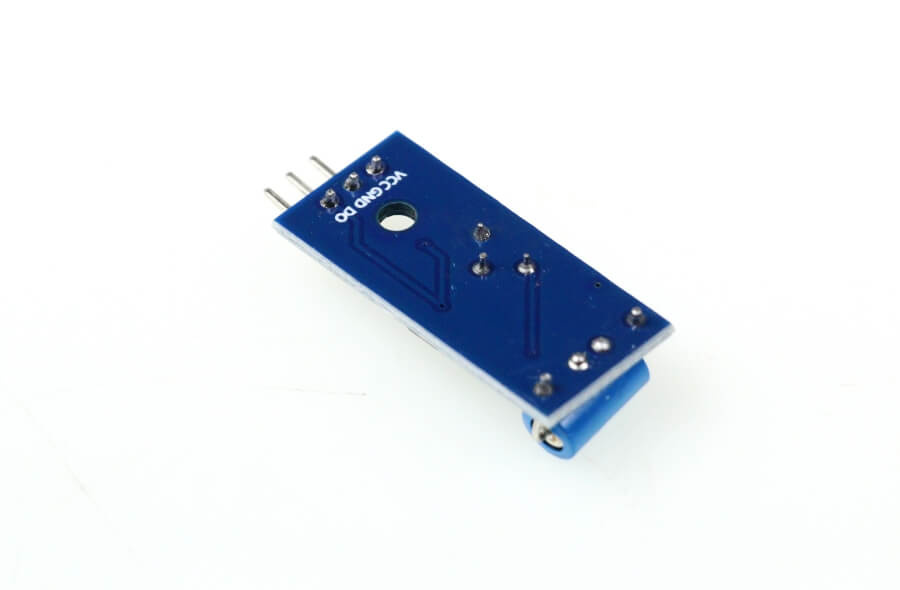

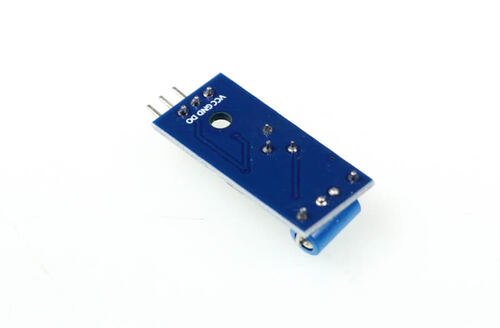

• Bağlantı: VCC, GND ve dijital sinyal çıkışı

Çalışma Prensibi:

SW-420, fiziksel titreşim veya sarsıntı meydana geldiğinde sensör içerisindeki titreşim anahtarının durum değişimini algılar. Bu değişim LM393 devresi tarafından işlenerek dijital çıkışa aktarılır.

Bu sayede mikrodenetleyici, sensörün çıkışını okuyarak titreşim meydana geldiğini tespit edebilir. Hassasiyet ayarı üzerindeki trimpot kullanılarak yapılabilir.

Not: SW-420 bir mesafe veya hareket mesafesi ölçüm sensörü değildir. Temel olarak titreşim, sarsıntı ve fiziksel hareket algılama amacıyla kullanılır.

Kullanım Alanları:

• Hırsız alarm sistemleri
• Titreşim alarm sistemleri
• Güvenlik uygulamaları
• Arduino projeleri
• Mikrodenetleyici projeleri
• Robotik uygulamalar
• Titreşim algılama sistemleri
• Elektronik alarm devreleri
• Makine titreşim izleme uygulamaları
• DIY elektronik projeleri

Arduino ile Kullanım:

SW-420'nin dijital çıkışı Arduino'nun dijital girişlerinden birine bağlanarak titreşim bilgisi okunabilir. Titreşim algılandığında Arduino üzerinden LED, buzzer, röle veya başka bir çıkış birimi kontrol edilebilir.

Kompakt yapısı ve basit bağlantısı sayesinde SW-420, titreşim algılama ve alarm uygulamalarına hızlı şekilde entegre edilebilen pratik bir sensör modülüdür.
