WAGO 3'lü Buat Klemens

WAGO 3'lü Buat Klemens

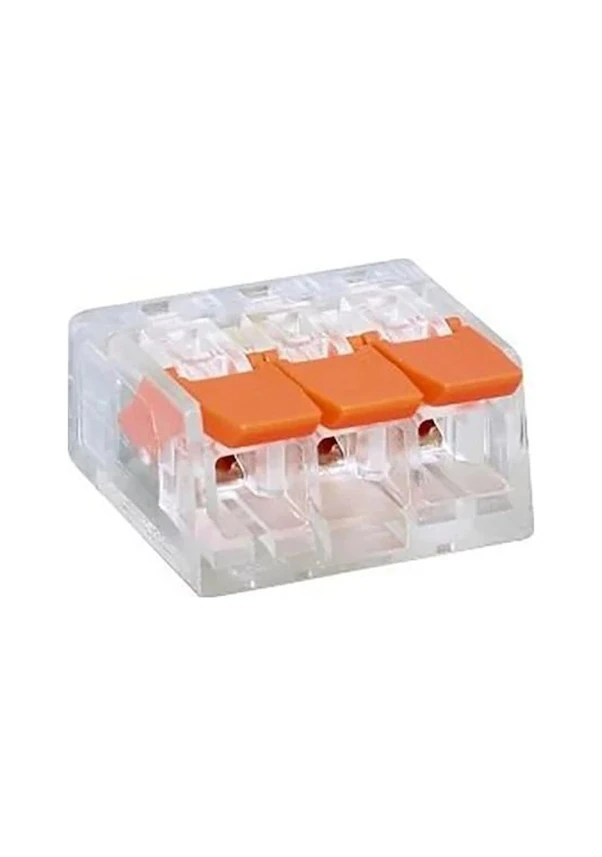

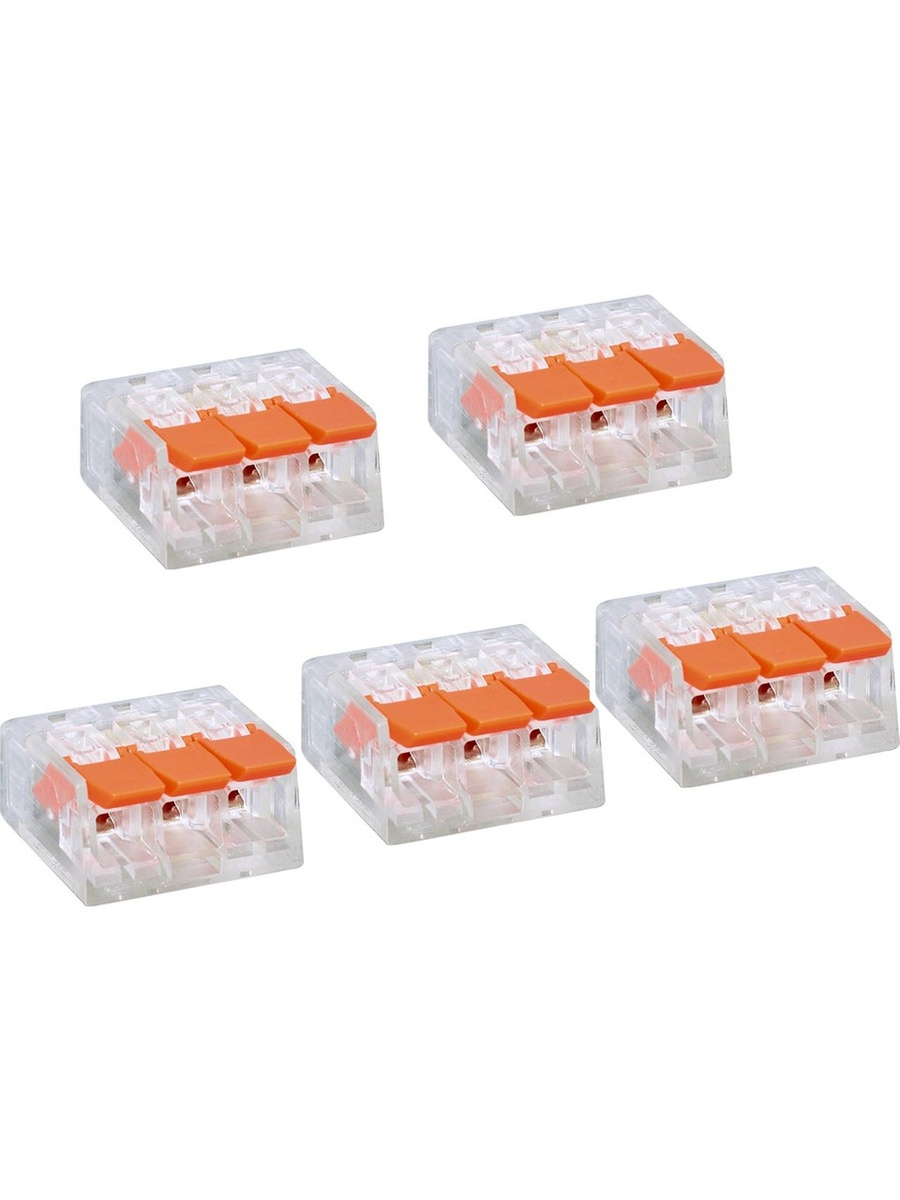

WAGO 3'lü Buat Klemensi, üç ayrı iletkenin aynı elektriksel potansiyelde güvenli ve pratik şekilde birleştirilmesi için kullanılan, 221 Serisi kollu birleştirme konektörüdür.

WAGO'nun yaylı CAGE CLAMP bağlantı teknolojisini kullanan 221-413, farklı iletken tiplerinin bağlantısına olanak sağlar. Klemens üzerindeki turuncu kollar kaldırılarak iletken kolayca bağlantı noktasına yerleştirilir ve kol aşağı indirildiğinde bağlantı sabitlenir. Bu bağlantı yöntemi özel bir alet gerektirmez.

Şeffaf gövde tasarımı, iletkenlerin bağlantı noktalarının görsel olarak kontrol edilmesine olanak sağlarken, kompakt yapı elektrik tesisatı, aydınlatma ve çeşitli kablolama uygulamalarında pratik kullanım sunar.

Teknik Özellikler

• Marka: WAGO
• Seri: 221
• Model: 221-413
• Ürün tipi: Kollu birleştirme konektörü / buat klemensi
• İletken kapasitesi: 3 iletken
• Uygun iletken tipleri: Rijit, çok telli ve ince telli iletkenler
• Rijit iletken kesiti: 0,20 – 4,0 mm²
• Çok telli / esnek iletken kesiti: 0,14 – 4,0 mm²
• Maksimum iletken kesiti: 4,0 mm²
• Nominal gerilim: 450 V
• Nominal akım: 32 A
• Gövde: Şeffaf
• Bağlantı yöntemi: Kol ile çalışan yaylı bağlantı
• Montaj: Aletsiz bağlantı
• Ortam sıcaklığı: 85 °C (T85)

Kullanım Alanları

WAGO 221-413;

• Elektrik tesisatlarında iletken birleştirme,
• Aydınlatma ve armatür bağlantıları,
• Buat içerisindeki kablo bağlantıları,
• Elektrik panosu ve dağıtım uygulamaları,
• Ev, iş yeri ve endüstriyel elektrik tesisatları,
• Prototip ve çeşitli elektriksel bağlantı uygulamalarında

kullanılabilir.

Pratik Kol Mekanizması

WAGO 221-413'ün her bağlantı noktası bağımsız bir kola sahiptir. Bağlantı yapmak için kol yukarı kaldırılır, sıyrılmış iletken bağlantı noktasına yerleştirilir ve kol aşağı indirilir. Böylece bağlantı işlemi vida sıkma gibi ek bir işlem veya özel bir alet gerektirmeden gerçekleştirilebilir.

Kompakt ve Görsel Kontrole Uygun Tasarım

Şeffaf gövde, iletkenin klemens içerisindeki konumunun görsel olarak kontrol edilmesini kolaylaştırır. Üç iletkenli yapısı sayesinde aynı potansiyeldeki üç iletkenin tek bir bağlantı noktası üzerinden birleştirilmesine olanak sağlar.

WAGO 221 serisi, farklı iletken tiplerini aynı bağlantı sisteminde birleştirmek üzere tasarlanmıştır ve 3 iletkenli 221-413 modeli maksimum 4 mm² iletken kesitine kadar kullanılabilir.

Not: Elektrik tesisatı uygulamalarında ürünün teknik değerleri ve ilgili yerel elektrik tesisatı standartları dikkate alınmalıdır.
